Zhishenxing-1 realiza voo inaugural

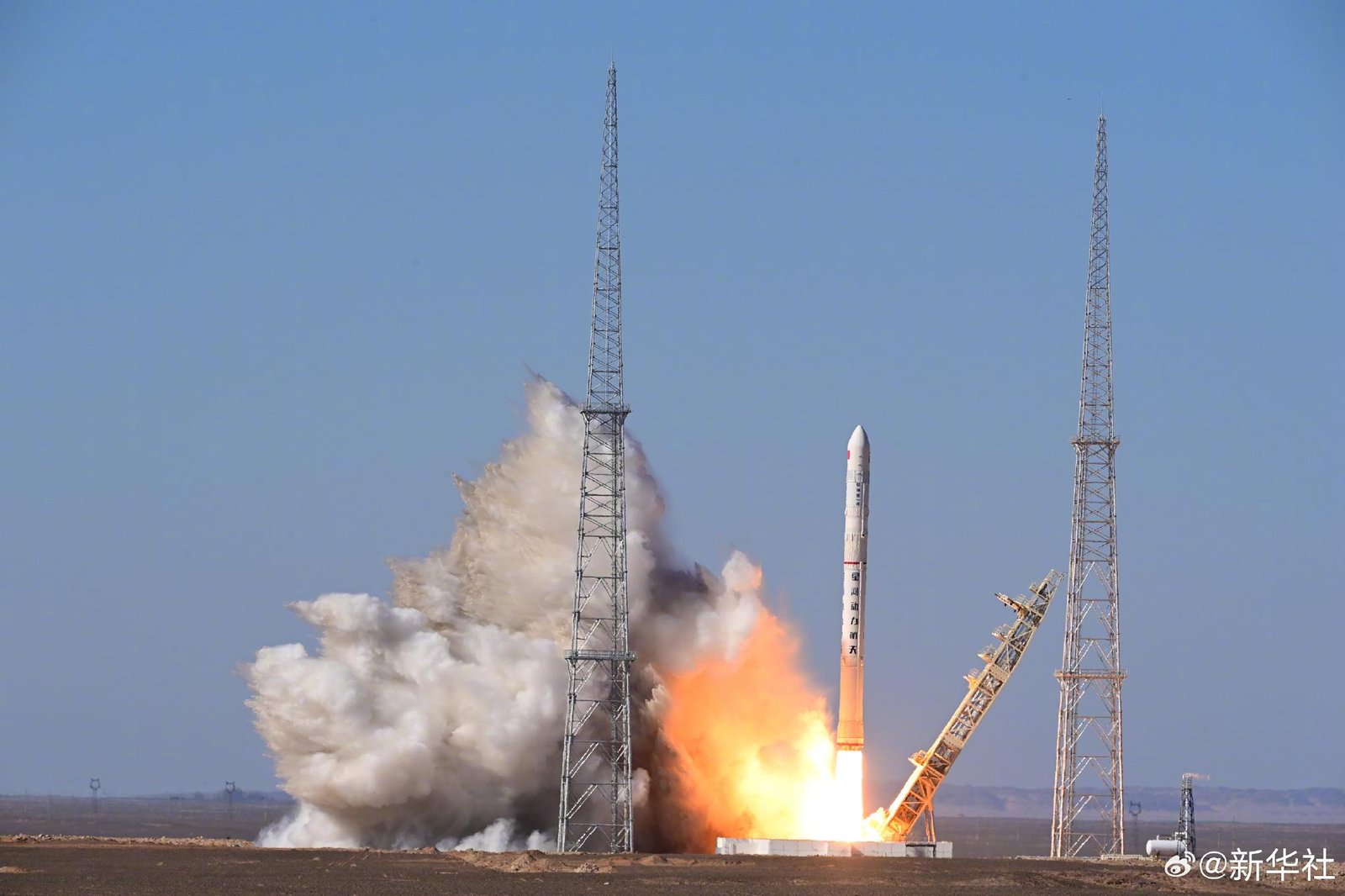

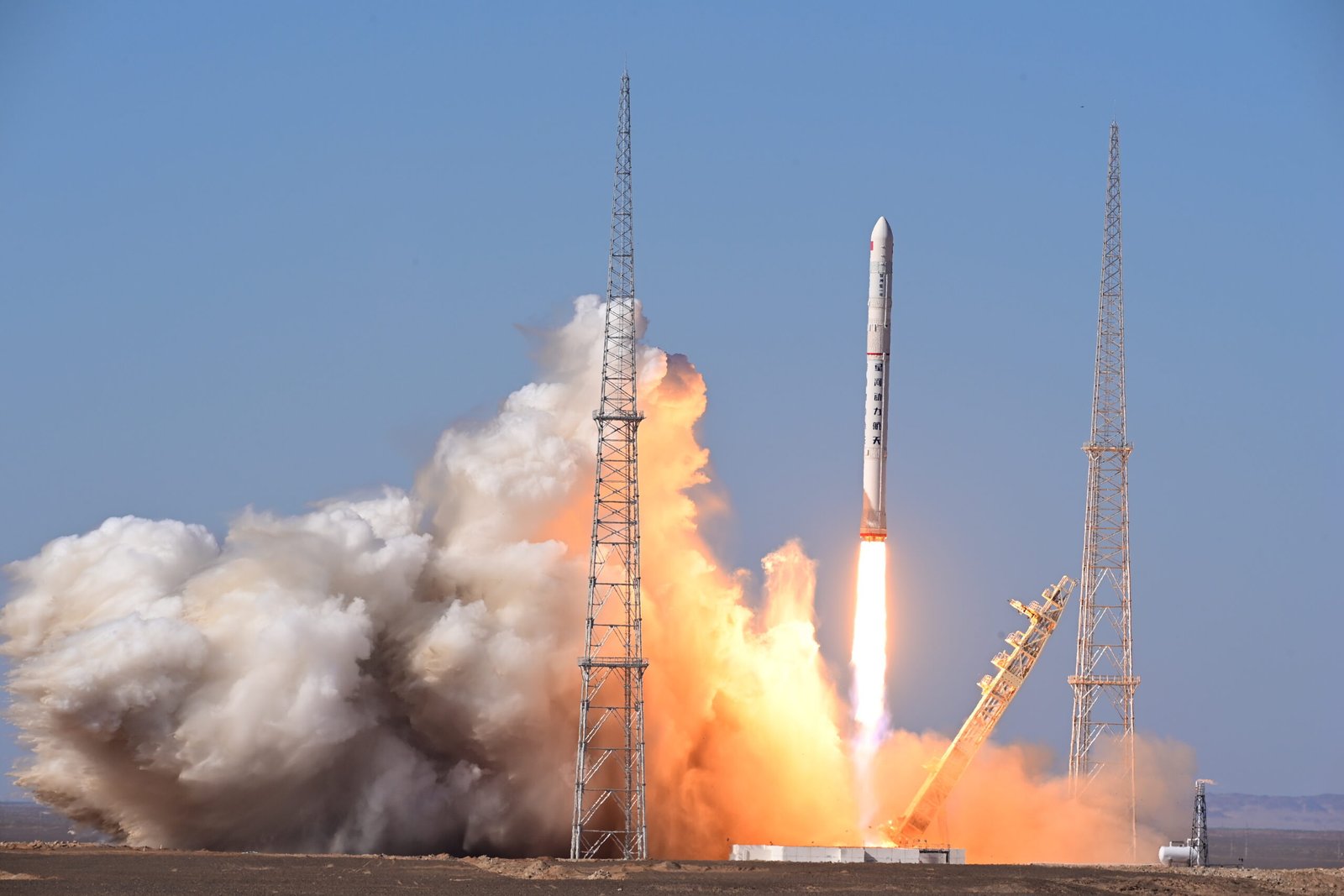

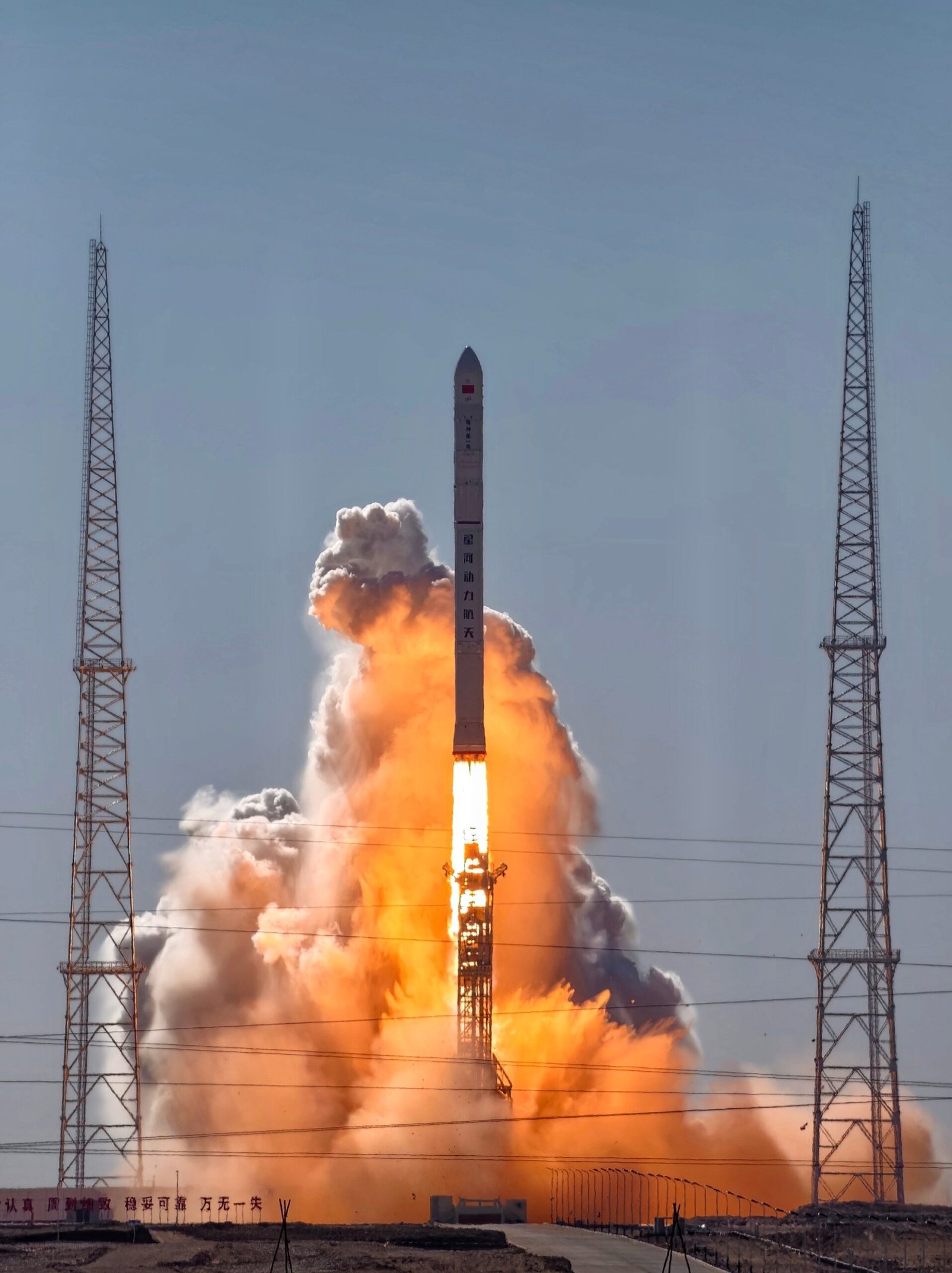

O foguetão Zhishenxing-1 realizou o seu voo inaugural a 1 de Setembro de 2026.

O lançamernto foi realizado pela empresa chinesa Xinghe Dongli Space Technology Co. Ltd. (Galactic Energy) às 0200UTC a partir da Zona de Testes de Inovação Aeroespacial Comercial de Dongfeng (Dongfeng Shangye Hangtian Chuangxin Shiyan Qu, “东风商业航天创新试验区”) do Centro de Lançamento de Satélites de Jiuquan, província da Mongólia Interior.

Todas as fases da missão decorreram sem problemas, com o lançador a colocar uma carga de demonstração na órbita prevista.

Este missão foi designada “Jia qing qiu xi fan xinghe” (“驾青虬兮泛星河”), isto é “Cavalgando o Dragão Azure, atravessando a Via Láctea” (o Dragão Azure, conhecido como “Qinglong” em chinês, é um importante guardião celestial e um dos Quatro Símbolos da mitologia tradicional chinesa) e nesta missão não estava prevista a recuperação do primeiro estágio. Segundo a Galactic Energy, será feito um teste gradual do controlo de reentrada do primeiro estágio, das operações das alhetas de controlo, das manobras de entrada/aterragem e as validações de aterragem em terra/mar.

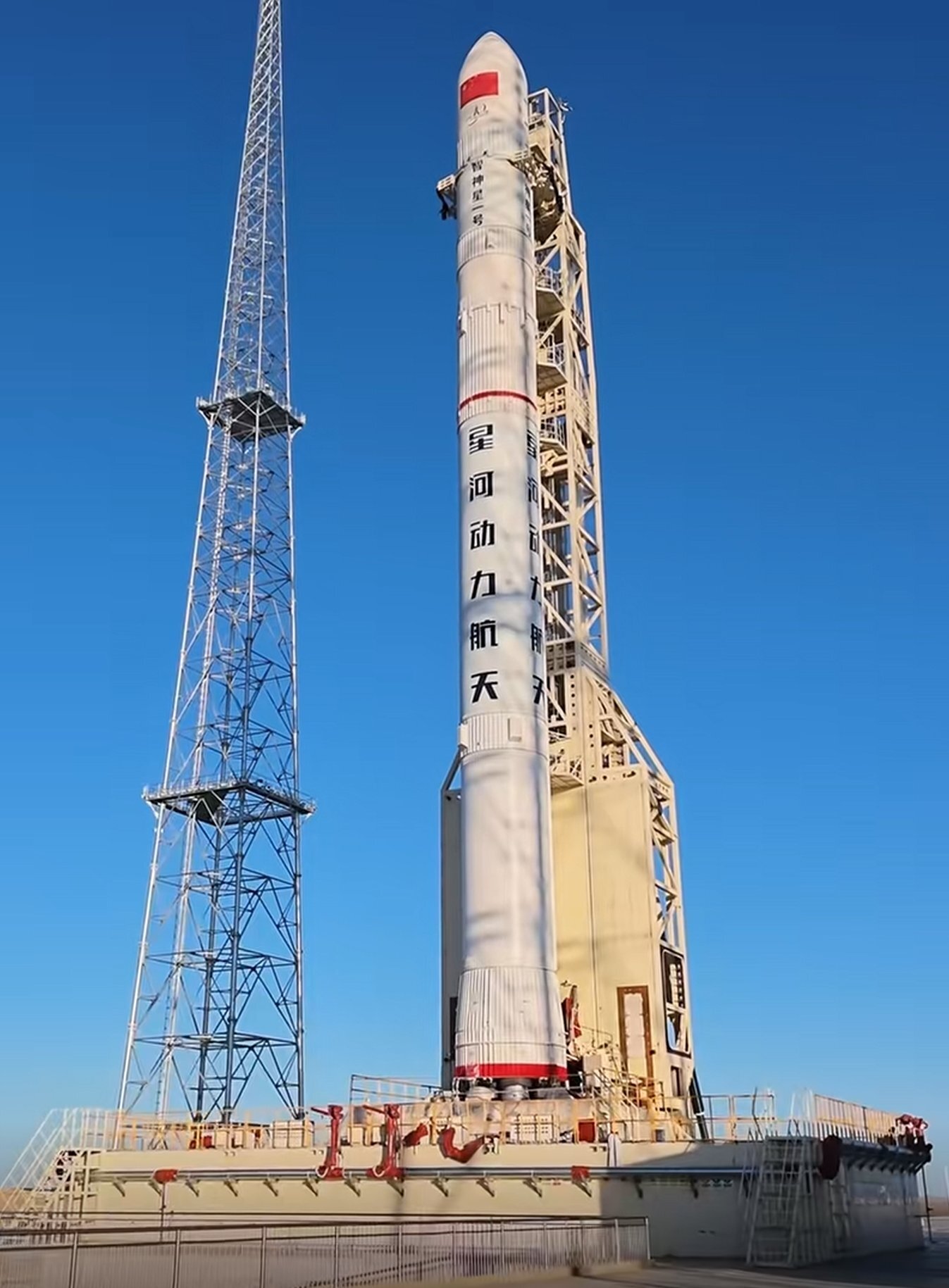

O foguetão Zhishenxing-1

Também designado “Pallas-1”, o foguetão Zhishenxing-1 (智神星一号) é um veículo de lançamento reutilizável de dois estágios, movido a combustível líquido, com um estágio superior avançado, concebido independentemente pela Galactic Energy Space Technology Co., Ltd.

O foguetão tem um comprimento de 49,627 metros (outras fontes indicam 52 metros), diâmetro de 3,35 metros e uma massa no lançamento de 283.000 kg. É capaz de lançar uma carga útil para uma órbita terrestre baixa de 7.000 kg ou uma carga útil para uma órbita sincronizada com o Sol a 700 km de altitude de 3.000 kg.

O primeiro estágio utiliza sete motores CQ-50 que consomem oxigénio líquido/querosene com um tempo de combustão de 135 s, um impulso total ao nível do mar de 350 t e um impulso específico ao nível do mar de 265 s.

O primeiro estágio foi desenvolvido pera ser recuperável utilizando um método de reutilização com aterragem vertical.

Utiliza um esquema de um motor central e seis motores distribuídos uniformemente em torno do perímetro, com rotação bidirecional completa. Este esquema não só cumpre os requisitos de recuperação vertical e reutilização, como também possui capacidade de redundância de potência, ou seja, a capacidade dos outros seis motores de garantir o voo normal e a inserção em órbita em caso de falha de qualquer um dos motores.

O segundo estágio utiliza uma versão de vácuo do motor CQ-50 (o CQ-50V), consumindo oxigénio líquido/querosene. Desenvolve um impulso no vácuo de 60 t e um impulso específico no vácuo de 330 s.

O Zhishenxing-1 pode ser equipado com um terceiro estágio opcional, o Eros-II. Com este estágio opcional, o lançador pode realizar múltiplos lançamentos de satélites e uma desorbitação ativa.

Este estágio utiliza um motor líquido de temperatura ambiente de 5000 N ou um de 2500 N. O motor principal tem um ângulo de inclinação de ±5° e o propelente é tetróxido de nitrogénio/metil-hidrazina, e está equipado com vários motores de controlo de atitude de 50 N. O diâmetro de acoplamento do módulo é de 3,35 metros e a interface do satélite pode ser personalizada de acordo com a missão.

Após actualizações e modificações, a série de estágios “Eros” podem permanecer em órbita durante longos períodos, fornecendo serviços de teste em órbita de longa duração e transmissão de dados de teste para diversos produtos unitários ou outras cargas úteis. No futuro, as suas capacidades serão ainda mais melhoradas para fornecer serviços de aplicação em órbita, tais como transferência orbital, remoção de detritos, exploração do espaço profundo e controlo espacial para clientes especiais.

O motor de oxigénio líquido/querosene “CQ” (CangQiong) serve como sistema de propulsão principal para o primeiro estágio (7 motores) e o segundo estágio (1 motor). É um motor reutilizável, com ciclo de gerador de gás e impulso variável. Cada motor tem um impulso nominal de 40 toneladas ao nível do mar, um impulso máximo ao nível do mar de 50 toneladas (o primeiro estágio tem uma capacidade de funcionamento com um motor inoperacional) e um impulso mínimo ao nível do mar de 10 toneladas (relação de impulso variável de 4:1). Durante a operação com impulso variável, cumpre os requisitos para descida vertical e aterragem suave do estágio de reforço. O motor é capaz de múltiplas reutilizações e de detecção e isolamento de avarias. Cada motor pode ser reutilizado 50 vezes, tem uma capacidade de guinada de ±6° e uma relação impulso-peso superior a 120.

O Zhishenxing-1 utiliza uma carenagem que apresenta um formato de nariz em curva de von Kármán e é feita de materiais compósitos. Tem 10,5 metros de altura, com um diâmetro interior de 3,8 metros, um diâmetro exterior de 4,2 metros e uma altura de carga de 8 metros.

O Centro de Lançamento de Satélites de Jiuquan

Criado em 1960, no alvorecer da Era Espacial, o Centro de Lançamento de Satélites de Jiuquan (酒泉卫星发射中心 – Jiǔquán Wèixīng Fāshè Zhōngxīn) está localizado no noroeste da China, a cerca de 150 km a Sul da fronteira entre a China e a Mongólia.

O centro foi construído para apoiar o teste de mísseis balísticos da China e em Abril de 1970, um míssil balístico de alcance intermediário modificado lançado a partir de Jiuquan colocou em órbita o primeiro satélite artificial da China, o Dongfanghong-1. Desde então, Jiuquan tem sido usado para lançamentos orbitais da China para a órbita terrestre baixa, principalmente para satélites de observação da Terra e de reconhecimento militar.

O centro consiste numa série de plataformas de lançamento na Mongólia Interior e várias zonas de impacto alvo nas províncias vizinhas de Gansu e Xinjiang, cobrindo uma área total de 2.800 km². A área de lançamentos, localizada no Condado de Ejin-Banner, parte da Liga de Alashan da Região Autónoma da Mongólia Interior, inclui uma base residencial principal (Zona 10), vários complexos de lançamento, áreas técnicas e instalações de instrumentação espalhadas por de 50 km ao longo do rio Ruoshui, na borda ocidental do deserto de Badain Jaran. A região tem um clima tipicamente interior, principalmente seco e ensolarado, mas frio no Inverno, com uma temperatura média anual de 8,7 ° C. Existem cerca de 260 a 300 dias por ano adequados para actividades de lançamento espacial.

Durante a Guerra Fria, a Base 20 foi identificada pelos serviços secretos Ocidentais como o “Centro Espacial e de Testes de Mísseis Shuang Cheng Tzu”. Nos anos 80, o centro foi parcialmente desclassificado e abriu a sua porta para visitantes estrangeiros. Como resultado, tornou-se oficialmente conhecido como o Centro de Lançamento de Satélites de Jiuquan, em homenagem a uma pequena cidade a 200 km de distância, na vizinha Província de Gansu. Isto, e tal como aconteceu com Baikonur, causou alguma confusão, já que o centro de lançamento não está realmente situado dentro da jurisdição da cidade de Jiuquan. É possível que esse engano tenha sido uma tentativa deliberada de disfarçar sua verdadeira localização. O centro continua a ser uma instalação militar, conhecida como a 20.ª Base de Testes e Treino na sua designação militar.

O centro de lançamento operou um único local de lançamento conhecido como “Complexo de Lançamento 3” até 1966, quando o novo “Complexo de Lançamento 2” (Zona de Lançamentos Norte) ficou operacional. O local de lançamento tornou-se o principal centro de lançamento de mísseis e espaciais da China desde o início dos anos 70, tendo levado a cabo uma série de testes de mísseis balísticos intercontinentais e actividades de lançamento de satélites. Este local de lançamento foi desactivado em 1996 após 30 anos de serviço e três anos depois, um novo local de lançamento (Zona de Lançamentos Sul) foi comissionado em 1999 para apoiar os lançamentos dos veículos tripulados Shenzhou. Uma segunda plataforma de lançamento para missões de lançamento de satélites não tripulados foi adicionada em 2003. Mais instalações de lançamento para lançadores de combustível sólido foram adicionadas por volta de 2012.

O Complexo de Lançamento 3 (三号 发射 阵地) foi a primeira instalação de lançamento permanente em Jiuquan. O complexo de lançamento consistia em duas plataformas de lançamento de betão armado, com uma escala no solo para medir a quantidade de propulsor adicionado ao míssil. Não havia torre umbilical nas plataformas de lançamento. Os mísseis eram transportados para a sua posição de lançamento em veículos rebocados por camiões, que também servia como suporte de lançamento. O complexo de lançamento tornou-se operacional em 1960 para apoiar o teste de mísseis balísticos de curto e médio alcance, e foi desactivado no final dos anos 1960.

A Zona de Lançamentos Norte, também conhecida como Complexo de Lançamento 2 (二号发射 阵地), foi construída na década de 1960 para apoiar o teste de mísseis balísticos de alcance intermédio a intercontinental e lançamento de satélites. O complexo de lançamento consistia em duas plataformas de lançamento (“5020” e “138”), uma torre de serviço móvel e uma sala de controlo subterrânea. O processamento de veículos e a sua verificação eram levados a cabo na área técnica norte (Zona 7) localizada a 22 quilómetros a Sul do complexo de lançamento. O local de lançamento foi desactivado em 1996 e desde então tornou-se uma atracção turística.

A Plataforma de Lançamento 5020 (também designada LC2A) foi activada em Dezembro de 1966 para ser utilizada pelo míssil balístico de alcance intermédio Dongfeng-4 (DF-4) e pelo foguetão Chang Zheng-1 (CZ-1). A plataforma tem uma torre umbilical fixa com seis pares de braços oscilantes, que serviram como plataformas operacionais para permitir o acesso ao veículo lançador, e também forneciam energia, gases e propelentes para o veículo e para a carga útil. Os braços oscilantes eram recolhidos segundos antes do lançamento. O lançador era montado numa mesa de lançamento de aço, abaixo da qual existia buraco de terra arredondado que levava ao deflector de chamas de cimento armado. Durante o lançamento, a exaustão  dos gases do veículo de lançamento era conduzida para o deflector que se encontrava cheio de água e era direccionada para longe do veículo para o ar livre. O primeiro lançamento desta plataforma foi realizado a 26 de Dezembro de 1966 e o ​​último lançamento em 21 de Maio de 1980.

A Plataforma de Lançamento 138 (LC2B) foi adicionada ao Complexo e Lançamento 2 em 1970 para suportar os veículos de lançamento mais pesados ​ Dongfang-5 (DF-5), Chang Zheng-2C (CZ-2C) e Chang Zheng-2D (CZ-2D). A torre umbilical tinha 45 metros de altura e 7,8 metros de largura. A torre era equipada com um elevador com capacidade de carga de 1 tonelada e possuía 5 andares de plataformas rotativas, além de 2 andares de plataformas móveis que permitiam o acesso ao lançador. Estava equipada com um sistema de verificação do lançador semiautomático e um sistema de abastecimento de propelente totalmente automatizado. O primeiro lançamento desta plataforma foi realizado a 10 de Setembro de 1971 e o último lançamento em 20 de Outubro de 1996.

A torre de serviço móvel fornece uma plataforma operacional para montagem de foguetões e integração dos satélites. O corpo da torre é uma estrutura de aço de 11 andares com 55,23 metros de altura, 30,52 metros de comprimento e 20,9 metros de largura. A torre está equipada com uma ponte rolante com capacidade de elevação de 15 toneladas no gancho primário e 5 toneladas no gancho secundário. Existiam dois elevadores com capacidade de elevação de 500 kg nos dois lados da torre. Existiam seis andares na plataforma operacional no corpo da torre. O processamento de satélites era feito numa “sala limpa” localizada de 29 metros a 42 metros dentro do corpo da torre.

O centro de controle de lançamento subterrâneo era responsável por monitorizar e controlar remotamente a montagem do veículo de lançamento e dos satélites, coordenando as comunicações entre o complexo de lançamento e a área técnica, a previsão do tempo e a assistência médica. Consistia numa sala de tiro, três salas de teste de satélites e duas salas de teste de veículos lançadores, apoiadas por fonte de alimentação, sistema de ar condicionado e sistema de comunicação.

O Centro Técnico Norte (Zona 7), localizado a 22 quilómetros a Sul do local de lançamento, era a área de lançamento e processamento de foguetes e satélites. Os veículos lançadores e satélites eram transportados a partir dos seus locais de fabrico para o centro técnico via caminho-de-ferro. Depois de concluído o processamento inicial, os diferentes estágios dos lançadores eram transportadas em reboques rebocados por camião até à plataforma de lançamento, onde eram içadas para a posição na plataforma de lançamento, verificados e abastecidas.

A estrutura central do centro técnico era o complexo de processamento de veículos de lançamento e de cargas espaciais. O edifício consistia numa sala de processamento de 90 x 8 metros para preparação dos foguetões e satélites e uma sala de processamento de 24 x 8 metros para abastecimento de satélites. Havia também uma sala limpa para testes dos satélites. Os estágios dos lançadores e os satélites eram transportados para o edifício através de uma linha férrea dedicada. Um segundo edifício no centro era o Edifício de Verificação e Processamento de Motores de Propulsão Sólida, onde os motores de prepolente sólido nos satélites eram preparados.

A Zona de Lançamentos Sul é actualmente o único complexo de lançamento activo em Jiuquan. É composto por duas plataformas de lançamento (“921” e “603”) no Complexo de Lançamento LC43 e um centro técnico para processamento e verificação.

A Plataforma de Lançamento 91 (SLS-1), também conhecida como “Plataforma Shenzhou”, ou Plataforma 921, (Longitude: 100 ° 17.4’E; Latitude: 40 ° 57.4’N; Elevação acima do nível do mar: 1.073 m) é a principal plataforma de lançamento. A plataforma de lançamento é dedicada ao lançamento das missões do programa espacial tripulado utilizando o veículo de lançamento Chang Zheng-2F (CZ-2F). As instalações da plataforma de lançamento incluem uma torre umbilical, uma plataforma de lançamento móvel, um par de condutas de chamas, uma sala de equipamentos subterrâneos, armazéns de propulsores e oxidantes, sistema de abastecimento de foguetes, fonte de alimentação, fornecimento de gás e sistema de comunicação.

A torre umbilical é uma estrutura de aço com 11 andares e 75 metros de altura, projectada para fornecer a carga de propelente e drenagem, gás, energia e ligações de comunicação para o veículo lançador e para a sua carga. Na torre existem instalações para verificações antes do lançamento, entrada da tripulação e saída de emergência. A torre está equipada com um guindaste de carga, um elevador de carga e um elevador à prova de explosão para a tripulação em caso de emergência. Em caso de emergência, um sistema de escape de lona está disponível para os astronautas saírem da plataforma de lançamento. A fonte de alimentação e outros equipamentos de suporte estão localizados dentro de uma sala subterrânea por debaixo da torre umbilical.

A torre umbilical é composta por uma estrutura fixa e um par de plataformas giratórias de seis andares. Uma vez chegado à plataforma de lançamento, as plataformas giratórias são deslocadas para “abraçar” o foguetão e assim permitir que os procedimentos de abastecimento e verificações finais sejam conduzidas. A torre também contém uma área ambientalmente controlada e protegida para os astronautas entrarem na cápsula espacial. As plataformas rotativas são abertas uma hora antes do lançamento. Quatro braços oscilantes fornecem conexões para electricidade, gases e fluidos ao lançador e são recolhidos alguns minutos antes do lançamento.

Durante o lançamento, as chamas e a exaustão de alta temperatura dos motores do foguetão são direccionadas para a vala de chamas de betão armado através de um grande buraco redondo sob a plataforma de lançamento móvel. As chamas e gases são então desviados do veículo de lançamento através de dois canais de chama rectangulares localizados em ambos os lados da plataforma de lançamento.

A plataforma de lançamento móvel transporta o foguetão desde o edifício de integração e montagem de veículos situado na área técnica até a torre umbilical. A plataforma tem 24,4 metros de comprimento, 21,7 metros de largura e 8,34 metros de altura, e pesa 750 t. Move-se em carris de 20 metros de largura a uma velocidade máxima de 25 m/min, com uma taxa de aceleração inferior a 0,2 m/s. A plataforma demora 60 minutos para completar a viagem de 1.500 metros entre o edifício de montagem e a plataforma de lançamento.

A Plataforma de Lançamento 94 (SLS-2), também conhecido como “Plataforma Jianbing” (ou Plataforma 603), foi comissionada em 2003 para suportar lançamentos de satélites não tripulados para a órbita terrestre baixa usando os veículos de lançamento CZ-2C, CZ-2D e Chang Zheng-4B (CZ-4B). As instalações da plataforma incluem uma torre umbilical de betão armado e um único canal de chamas. A plataforma adoptou um método de lançamento tradicional, onde o veículo de lançamento é montado verticalmente usando um guindaste para içar cada estágio. O veículo de lançamento é verificado na vertical, abastecido e, posteriormente, lançado.

As instalações de apoio da Zona de Lançamentos Sul, colectivamente conhecidas como Centro Técnico Sul, incluem o Edifício de Processamento Horizontal de Veículos de Lançamento (BL1), o Edifício de Montagem Vertical de Veículos de Lançamento (BLS), o Edifício de Operações Não Perigosas (BS2), o Edifício de Operações Perigosas de Veículos Tripulados (BS3) , Edifício de Verificação e Processamento de Motores de Propelente Sólido (BM), o Edifício de Processamento e Armazenamento de Pirotecnia (BP1, BP2) e o Centro de Controle de Lançamento (LCC). A instalação foi projectada para receber o foguetão lançador e a sua carga útil para montagem e testes, antes de serem movidos para a plataforma de lançamento.

Para uma missão dos veículos tripulados Shenzhou, a campanha de lançamento geralmente começa aproximadamente dois meses antes do lançamento. O veículo de lançamento CZ-2F é transportado em segmentos separados desde as Instalações 211 em Pequim até o Centro Técnico Sul via caminho-de-ferro. Após a sua chegada, o veículo é mantido no Edifício de Processamento Horizontal do Veículo de Lançamento para testes iniciais e preparação. O núcleo do veículo e os propulsores laterais são então montados dentro do BLS (o Edifício de Montagem Vertical).

A cápsula Shenzhou é transportada de Pequim para a Base Aérea de Dingxin por um avião de carga, e depois transportada por estrada até o local de lançamento, a 76 km de distância. A cápsula espacial é então integrada e testada no Edifício de Operação Não Perigosa de Naves Espaciais (BS2) e, em seguida, movida para o Edifício de Operação Perigosa de Veículos Tripulados (BS3) para abastecimento de combustível. O próximo passo é integrar a cápsula com a carenagem de carga e instalar a torre de escape emergência. A cápsula é então transportada para o BLS, onde é integrada no seu foguetão.

O edifício de integração vertical, oficialmente conhecido como o Edifício de Montagem Vertical do Veículo de Lançamento (BLS) serve como uma plataforma para a integração e montagem dos lançadores e da sua carga útil. O edifício é composto por duas salas de processamento vertical de 26,8 x 28 x 81,6 metros, cada uma equipada com uma plataforma móvel de 13 andares e uma grua de carga de 50 t. As duas salas permitem o processamento simultâneo de dois veículos lançadores. Na época da construção, dizia-se ser o edifício de betão armado de piso único mais alto do mundo, com o tecto de betão armado mais alto do mundo (86,1 metros acima do solo) e mais pesado (13.000 t).

O Centro de Controle de Lançamento (LCC) localizado ao lado do BLS monitoriza e coordena a campanha de lançamento. O centro é dividido em quatro salas funcionais: a Sala de Controle do Veículo de Lançamento, a Sala de Controle da Cápsula Espacial, a Sala de Comando de Exame e Lançamento e o Centro de Comunicações.

Após a chegada das empresas privadas, o centro espacial espandiu-se com o desenvolvimento de novas estruturas e plataformas de lançamento. Esta zona é denominada “Zona de Testes de Inovação Aeroespacial Comercial de Dongfeng” (Dongfeng Shangye Hangtian Chuangxin Shiyan Qu, “东风商业航天创新试验区”).

A empresa Landspace desenvolveu a sua zona de Lançamento de Oxigénio Liquido e Metano (蓝箭航天液氧甲烷发射场), sendo composta pelas plataformas LC-96A (Zhuque-2, e Zhuque-3 VTVL), bem como a LC-96B (Zhuque-3).

A empresa CAS Space desenvolveu a sua zona de lançamento para foguetões a combustível sólido (中科宇航固体火箭发射工位), sendo este o complexo LC-130 para o foguetão Lijian-1, com uma infraestrutura de lançamento vizinha para o veículo Lijian-2.

Foi também criado o Local de testes de foguetões reutilizáveis (可重复使用火箭试验阵地), o Complexo LC-120, utilizado para os testes VTVL do CASC-SAST, para o lançador Tianlong-2 e Tianlong-3 da Space Pioneer e para o lançador Shuangquxian-2 da I-Space’s, que incluí uma nova plataforma de aterragem para os testes a grande altitude realizados pelo veículo VTVL do SAST.

O Complexo de Lançamento da série de foguetões Chang Zheng-12 é denominada “Estação de Lançamento de Testes e Investigação de Foguetões Comerciais da China Jiuquan” (中国商火酒泉研试发射工位) está também localizado na Zona de Testes de Inovação Aeroespacial Comercial de Dongfeng

Imagens: Internet Chinesa e arquivo fotográfico do autor (quando não assinaladas)
