Lançado veículo de manutenção de satélites geostacionários

Um veículo que terá como objectivo testar a manutenção de satélites em órbita geossíncrona, foi colocado em órbita a 21 de Julho de 2026 pela a empresa norte-americana Space Exploration Technologies Corp. (SpaceX).

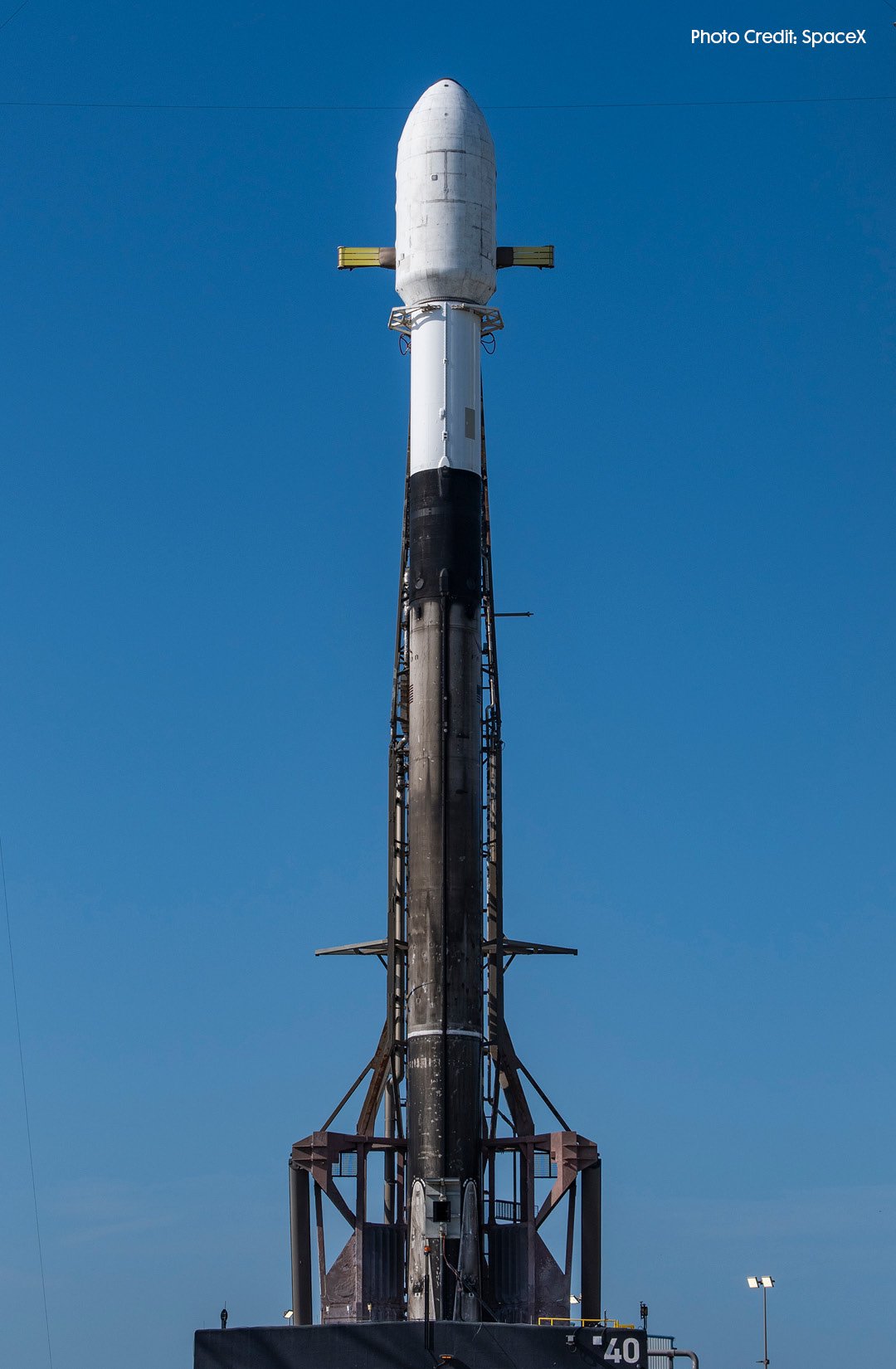

O lançamento da missão teve lugar às 2115UTC e foi realizado pelo foguetão Falcon 9-669 (B1069.32) a partir do Complexo de Lançamento SLC-40 do Cabo Canaveral SFS, Florida. O primeiro estágio B1069, na sua 32.ª missão, não foi propositadamente recuperado tendo sido utilizado todo o seu desempenho para o sucesso desta missão.

O veículo MRV é um satélite experimental de manutenção desenvolvido para o programa RSGS (Robotic Servicing of Geosynchronous Satellites) da DARPA (Defense Advanced Research Projects Agency).

A primeira tentativa do programa RSGS foi o denominado “SIS Servicing Vehicle“, desenvolvido pela SS/Loral e pela Space Infrastructure Services LLC (SIS). A Maxar Technologies, empresa-mãe da SSL, desistiu da parceria por motivos financeiros.

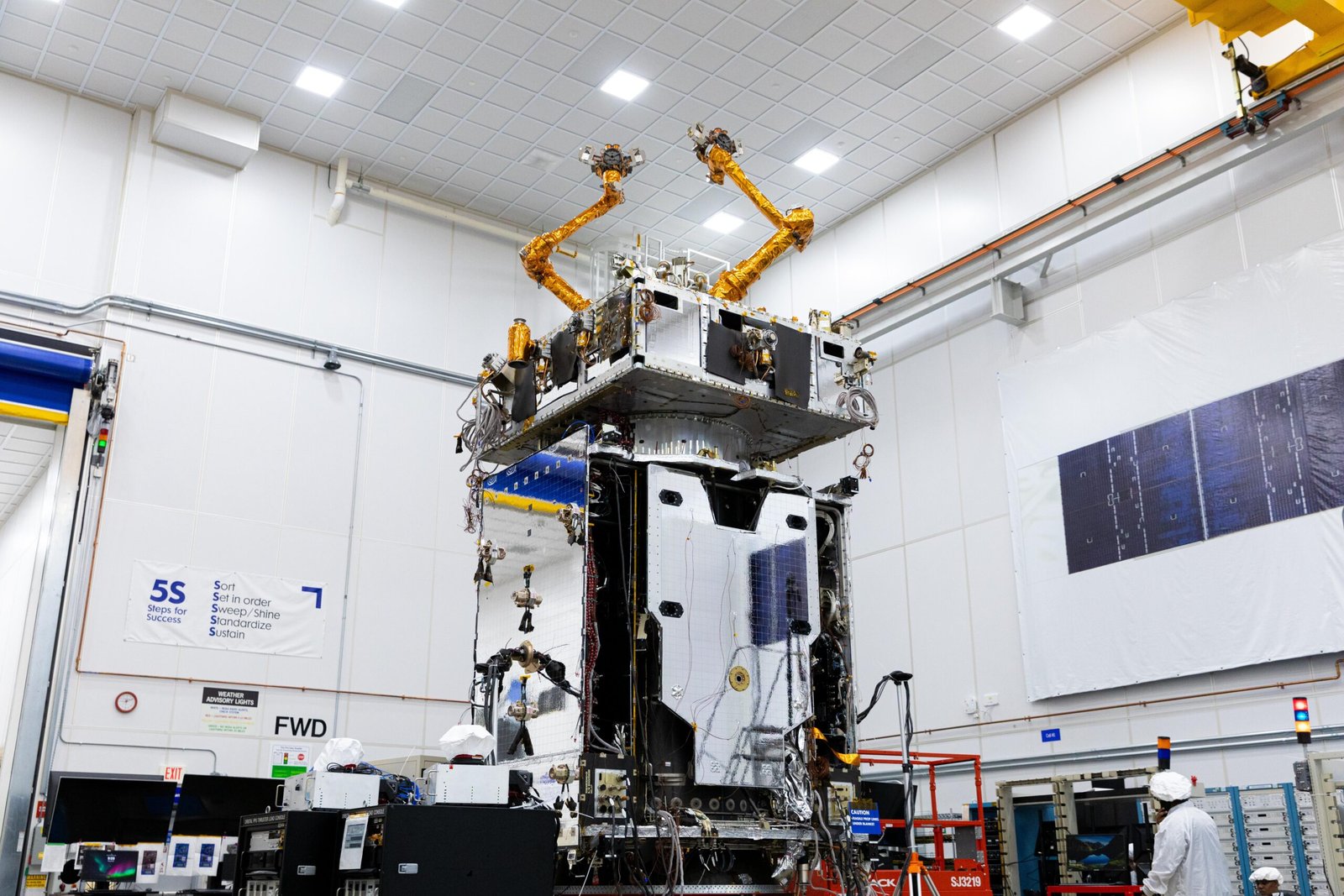

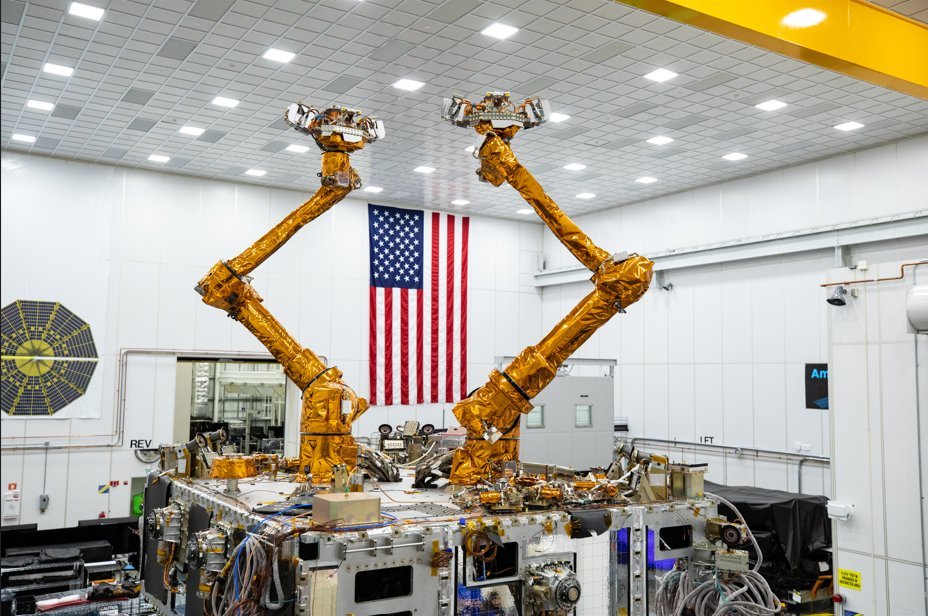

O MRV-1 foi desenvolvido em conjunto pela Northrop Grumman Innovation Systems (NGIS) e pelo U.S. Naval Research Laboratory’s (NRL). É baseado no MEV (Mission Extension Vehicle) da Northrop Grumman , que transporta uma carga robótica do NRL que consiste em de dois braços robóticos manipuladores de alta precisão, juntamente com diversas ferramentas e sensores.

O veículo será operado pela NGIS e pela DARPA, estando equipado com dois módulo de propulsão eléctricos e tendo uma massa de cerca de 3.000 kg. O seu tempo de vida útil em órbita será de 15 anos.

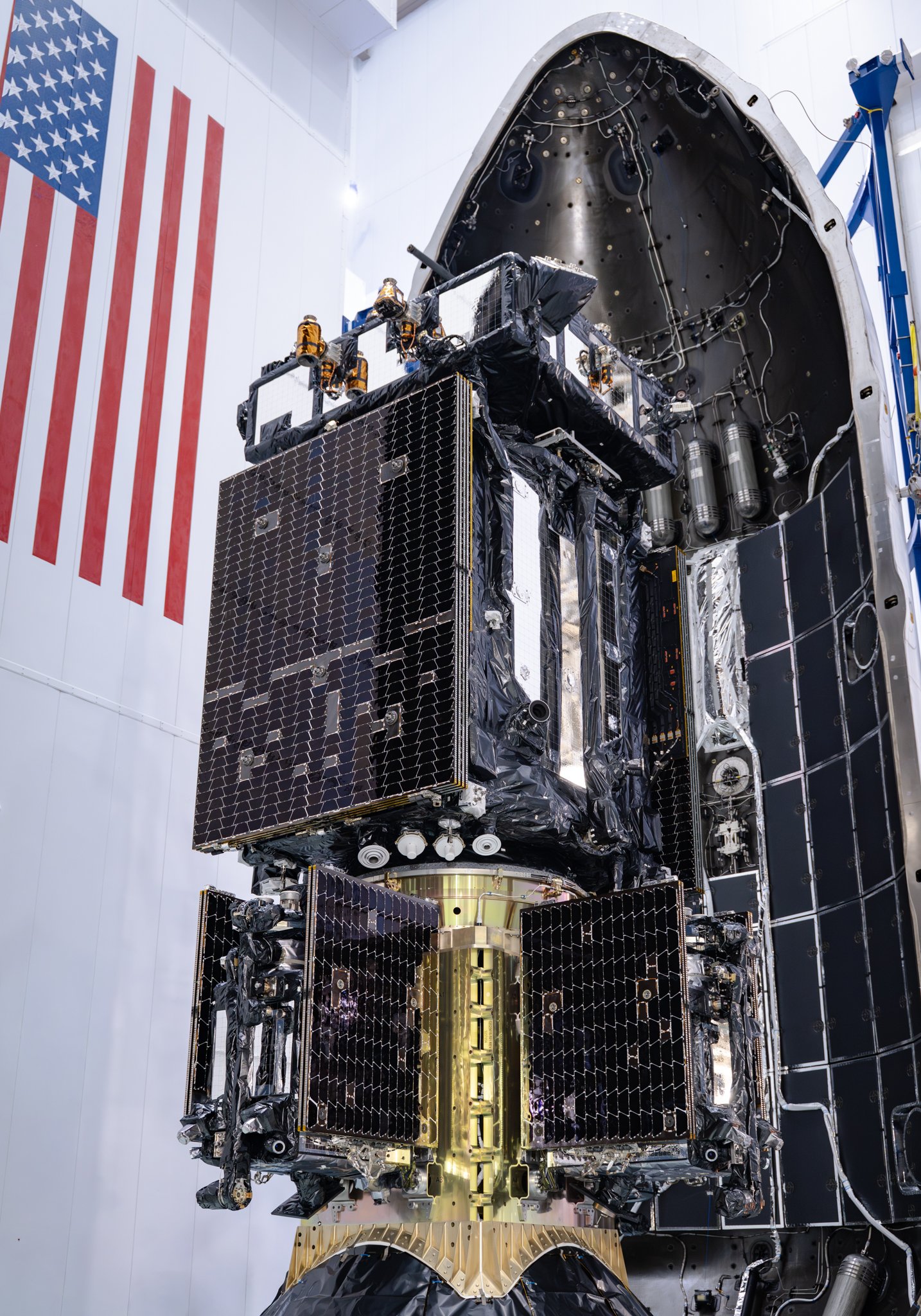

Juntamente com o MRV-1 foram lançados os MEP-1, MEP-2 e MEP-3. O MEP (Mission Extension Pod) é um satélite compacto de serviço orbital, desenvolvido pela Space Logistics para prolongar a vida útil dos satélites geoestacionários, fornecendo propulsão adicional. Baseado na tecnologia desenvolvida para o Mission Extension Vehicle (MEV) da empresa, o MEP foi concebido como um sistema de serviço mais pequeno e mais económico, que fornece propulsão elétrica para elevação orbital e manutenção de posição a longo prazo após ser instalado num satélite existente.

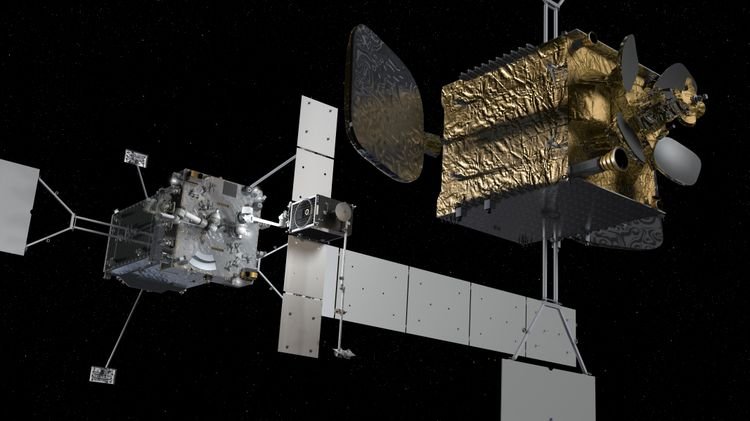

Ao contrário do MEV, de maiores dimensões, que se acopla directamente com um satélite cliente e permanece acoplado enquanto executa todas as funções de propulsão, o MEP é entregue e instalado pelo MRV. O robô de serviço captura o módulo e monta-o no Motor de Apogeu Líquido (Liquid Apogee Engine, LAE) do cliente, utilizando um mecanismo de fixação melhorado. Uma vez que o MEP é consideravelmente mais leve do que o MEV e não requer suportes estruturais contra o anel adaptador de lançamento do satélite, é compatível com uma gama mais ampla de satélites geoestacionários. Embora o módulo não possa ser desacoplado independentemente após a instalação, o MRV pode removê-lo posteriormente e transferi-lo para outro satélite, se necessário.

O veículo transporta um sistema de propulsão eléctrica redundante utilizado para elevação orbital por propulsão elétrica (Electric Propulsion Orbit Raising, EPOR) e manutenção de posição. Após o lançamento para a órbita de transferência geostacionária, o MEP demora aproximadamente dez meses a atingir a órbita geostacionária através da sua própria propulsão. Uma vez instalado num satélite cliente, pode fornecer cerca de seis anos de capacidade total de manutenção de posição Norte-Sul e Este-Oeste para satélites com uma massa até 2.000 kg, prolongando significativamente a sua vida útil operacional sem necessidade de substituição.

Lançamento

A cerca de dez horas do lançamento procede-se à activação eléctrica do foguetão Falcon-9. Tanto o lançador como a sua carga são submetidos a uma série de verificações testes antes do início do abastecimento do querosene RP-1. O Director de Voo consulta os controladores a T-38m, determinando assim se tudo está pronto para o início do abastecimento do lançador. O processo de abastecimento de RP-1 inicia-se a T-35m no primeiro estágio, seguindo-se o início do abastecimento do oxigénio líquido (LOX) na mesma altura. O abastecimento de LOX ao segundo estágio inicia-se a T-16m.

A fase terminal da contagem decrescente inicia-se com os motores a serem condicionados termicamente para o lançamento a T-7m. A T-1m é enviado um comando para o computador de voo para iniciar as verificações pré-lançamento e o sistema de supressão sónica é activado na plataforma de lançamento inundada por milhões de litros de água. Por esta altura os tanques de propelente também são pressurizados. A T-45s o Director de Lançamento verifica se todos os parâmetros estão prontos para a missão, sendo também verificado que o espaço aéreo está pronto para o lançamento. A sequência de ignição é iniciada a T-3s. A T=0s o foguetão abandona a plataforma.

Abandonando a plataforma de lançamento, o Falcon-9 inicia uma série de manobras para se colocar na trajectória de voo correcta.

O foguetão Falcon-9

Baptizado em nome da nave Millenium Falcon da saga cinematográfica “Guerra das Estrelas”, o foguetão Falcon-9 v1.1 foi um lançador a dois estágios projectado e fabricado para o transporte seguro e fiável de satélites e do veículo Dragon para a órbita terrestre. Sendo o primeiro foguetão completamente desenvolvido no Século XXI, este lançador foi projectado desde o início para ter a máxima fiabilidade. A sua simples configuração de dois estágios minimiza o número de eventos de separação (staging) e com nove motores no primeiro estágio, pode completar a sua missão em segurança mesmo na possibilidade de perda de um motor.

O Falcon-9 fez história em 2012 quando colocou a cápsula Dragon na órbita correcta para uma manobra de encontro com a estação espacial internacional. Desde então, foram realizadas múltiplas missões para a ISS transportando e recolhendo carga para a NASA. O Falcon-9, bem como a cápsula Dragon, foram desenhados na base do desenvolvimento de um sistema de transporte de astronautas para o espaço.

O foguetão Falcon-9 Upgrade, ou Falcon-9 FT, (a seguir designado simplesmente como “Falcon-9”) representa a mais recente evolução deste lançador. De forma geral, o Falcon-9 tem 68,4 metros de comprimento, 3,7 metros de diâmetro e uma massa de 541.300 kg. O veículo é capaz de colocar uma carga de 13.150 kg numa órbita terrestre baixa ou 4.850 kg numa órbita de transferência geossíncrona.

O primeiro estágio do Falcon-9 está equipado com nove motores Merlin (Merlin-1D) e tanque de liga de alumínio e lítio que contêm oxigénio líquido e querosene RP-1. Após a ignição, um sistema de segurança fixa o veículo na plataforma de lançamento e garante que todos os motores são verificados como estando na força máxima antes de libertar o foguetão para o seu voo. Então, com uma força superior a cinco aviões Boeing 747 em potência máxima, os motores Merlin lançam o foguetão para o espaço. Ao contrário dos aviões, a força de um foguetão vai aumentando com a altitude – o Falcon-9 gera 6.806 kN ao nível do mar, mas atinge 7.426 kN no vácuo espacial. Os motores do primeiro estágio vão sendo aumentados em potência perto do final da queima do estágio para assim limitar a aceleração do veículo à medida que a massa do lançador diminui com a queima do combustível. O tempo total de queima do primeiro estágio é de 162 segundos.

Com os seus nove motores agrupados juntos na configuração ‘octaweb’, o Falcon-9 pode aguentar a falha de até dois motores durante o lançamento e mesmo assim conseguir atingir a órbita terrestre com sucesso. O Falcon-9 é o único lançador na sua classe com esta característica chave.

O motor Merlin vai encontrar as suas raízes aos motores das missões Apollo, nomeadamente o sistema de injecção baseado no motor do módulo lunar. O propelente é alimentado por uma única conduta, com uma turbo bomba de dupla pá que opera num ciclo de gerador a gás. A turbo bomba também fornece o querosene a alta pressão para os actuadores hidráulicos, que depois recicla para a entrada a baixa pressão. Isto elimina a necessidade de um sistema hidráulico separado e significa que não é possível ocorrer uma falha no controlo de vector de força por falta de fluido hidráulico. Uma terceira utilização da turbo bomba é o fornecimento de controlo de rotação ao actuar no escape da turbina de exaustão (no segundo estágio). Combinando-se estas características num só dispositivo aumenta-se assim de forma significativa o nível de fiabilidade do sistema.

O motor é capaz de desenvolver uma força de 654 kN ao nível do mar, 716 kN no vácuo, com um impulso específico de 282 segundos (nível do mar) e 311 segundos (vácuo).

A secção interestágio é uma estrutura compósita que liga o primeiro e o segundo estágio e alberga os sistemas de libertação e separação. O Falcon-9 utiliza um sistema de separação totalmente pneumático para uma separação de baixo impacto e altamente fiável que pode ser testado no solo, ao contrário dos sistemas pirotécnicos utilizados na maior parte dos lançadores.

O segundo estágio é propulsionado por um único motor Merlin de vácuo e coloca a carga a transportar na órbita desejada. O motor do segundo estágio entra em ignição poucos segundos após a separação entre o segundo e o primeiro estágio, e pode ser reiniciado várias vezes para colocar múltiplas cargas em diferentes órbitas. Para máxima fiabilidade, o segundo estágio está equipado com sistemas de ignição redundantes. Tal como o primeiro estágio, o segundo estágio é feito a partir de uma liga de alumínio e lítio.

O motor Merlin de vácuo (Merlin-1D de vácuo) desenvolve uma força de 934 kN e o seu tempo de queima é de 397 segundos.

A carenagem compósita é utilizada para proteger a carga durante a passagem do Falcon-9 pelas camadas mais densas da atmosfera. Quando a missão do Falcon-9 é o lançamento do veículo de carga Dragon, a carenagem não é utilizada, pois a cápsula possui o seu próprio sistema de protecção.

A carenagem tem 13,1 metros de comprimento e 5,2 metros de diâmetro. Fabricada em fibra de carbono, separa-se em duas metades utilizando um sistema de separação de actuadores pneumáticos semelhantes aos que são utilizados para a separação entre o primeiro e o segundo estágio.

A sequência de lançamento para o Falcon-9 é um processo de precisão ditada pela janela de lançamento tendo em conta a posição orbital a ser ocupada pela carga a bordo. Se a janela de lançamento é perdida, a missão é então adiada para a próxima janela de lançamento disponível.

Cerca de quatro horas antes do lançamento, inicia-se o processo de abastecimento – primeiro oxigénio líquido seguindo-se o querosene altamente refinado (RP-1). O vapor observado a sair do lançador durante a contagem decrescente é na realidade oxigénio a ser liberto dos tanques, sendo esta a razão pela qual o abastecimento de oxigénio líquido se mantém até quase ao final da contagem decrescente.

  Imagens: SpaceX, DARPA, NGIS, NRL, Boletim Em Órbita
