Mais de dezena e meia de fotografias do modelo N1-L3 1M1 surgiram na Internet, algumas delas inéditas, documentando a preparação do veículo.
O modelo 1M1 foi construído para o desenvolvimento experimental abrangente do projeto, da tecnologia de fabricação, da integração de equipamentos embarcados e dos sistemas pneumohidráulicos, bem como para ensaios completos em solo de acoplamento, abastecimento de propelente e procedimentos operacionais.
O sistema de lançamento N1-L3 foi projectado tendo como objectivo a alunagem tripulada por parte da União Soviética. O foguetão N1 era composto por três estágios que impulsionavam o veículo L3 para uma órbita terrestre baixa. O veículo seria tripulado por dois cosmonautas e estava equipado com um estágio que tinha como função colocar o conjunto numa trajectória translunar. O conjunto tripulado era composto por dois veículos: um veículo Soyuz 7K-LOK, com capacidade para os dois cosmonautas, e o veículo lunar LK, que apenas levaria um dos cosmonautas para a superfície da Lua.
A história do foguetão N1 pode ser lida no artigo “O fracasso do N1“.
As fotografias que agora surgem a publico, foram divulgadas por Yuri Shakov e fazem parte do arquivo da TsKBEM (a organização que mais tarde daria origem à actual Corporação Estatal Energia “Sergei Korolev”), sendo aqui apresentadas sem correcção de cor.
As fotografias mostram algumas das diferentes fases de integração, de transporte e de instalação do veículo na plataforma de lançamento no Cosmódromo de Baikonur.

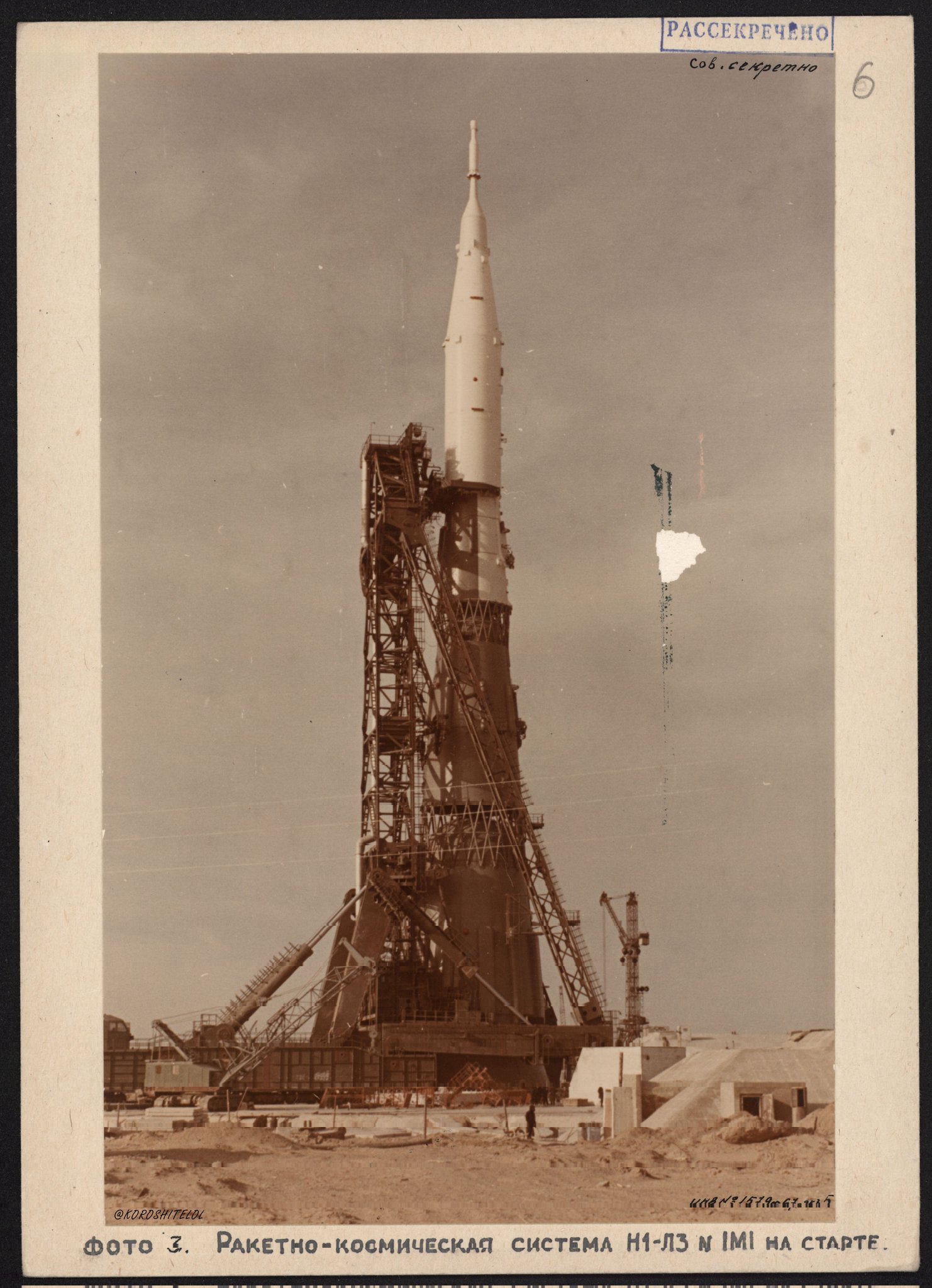

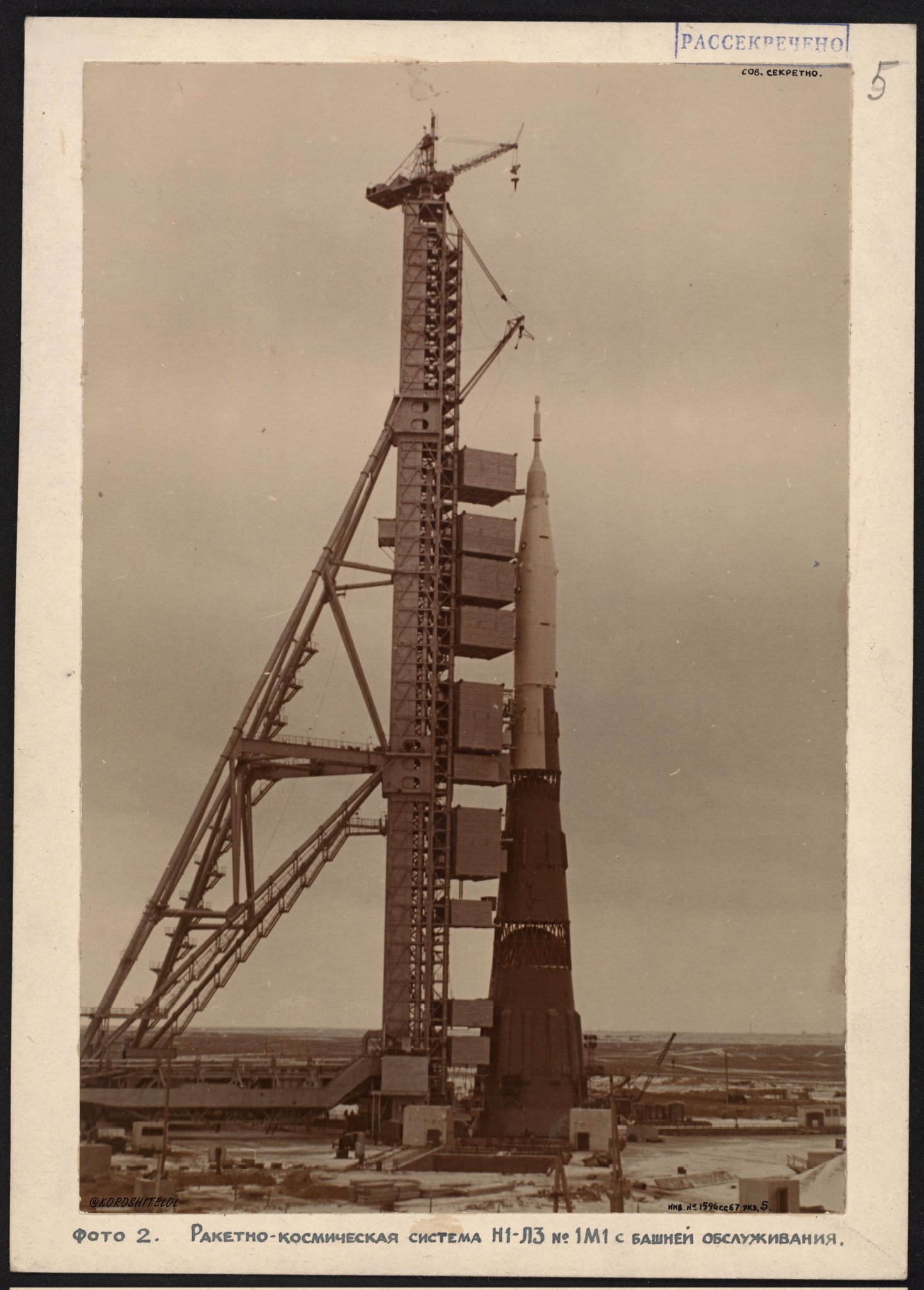

O modelo N1-L3 1M1 na plataforma de lançamento.

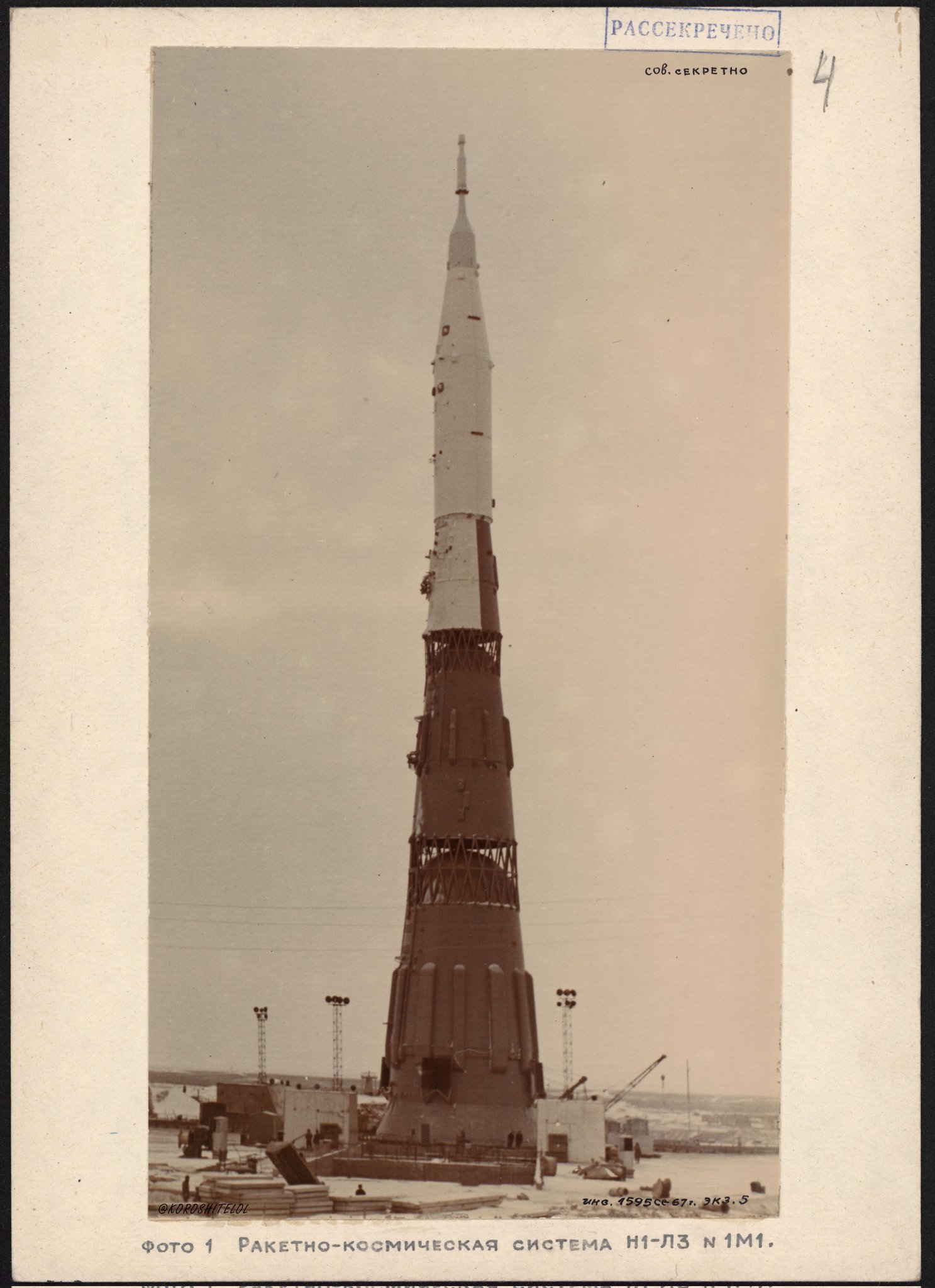

O modelo N1-L3 1M1 na plataforma de lançamento.
O modelo N1-L3 1M1 na plataforma de lançamento.

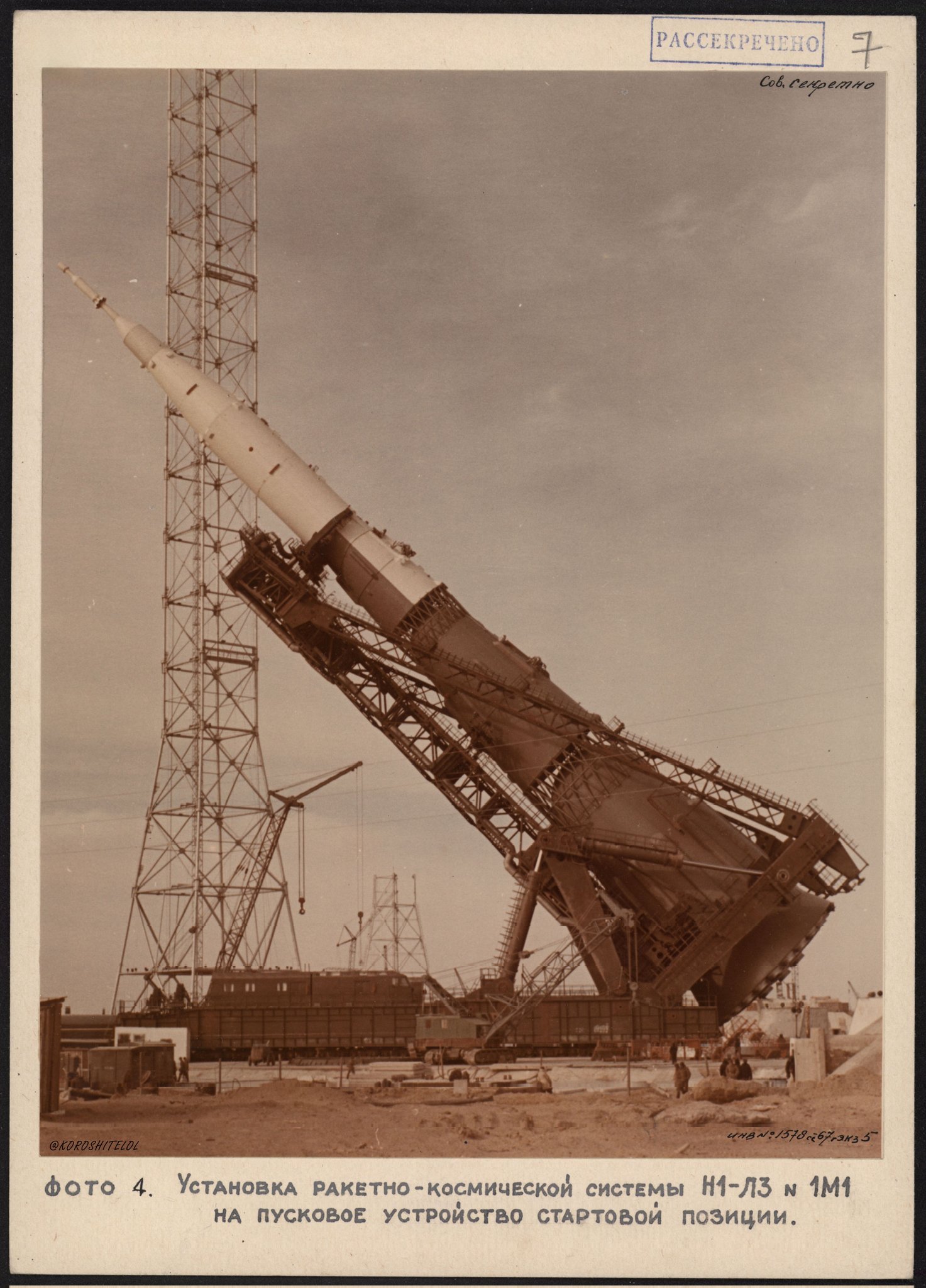

Instação do modelo N1-L3 1M1 na plataforma de lançamento utilizando o sistema de transporte e elevação.

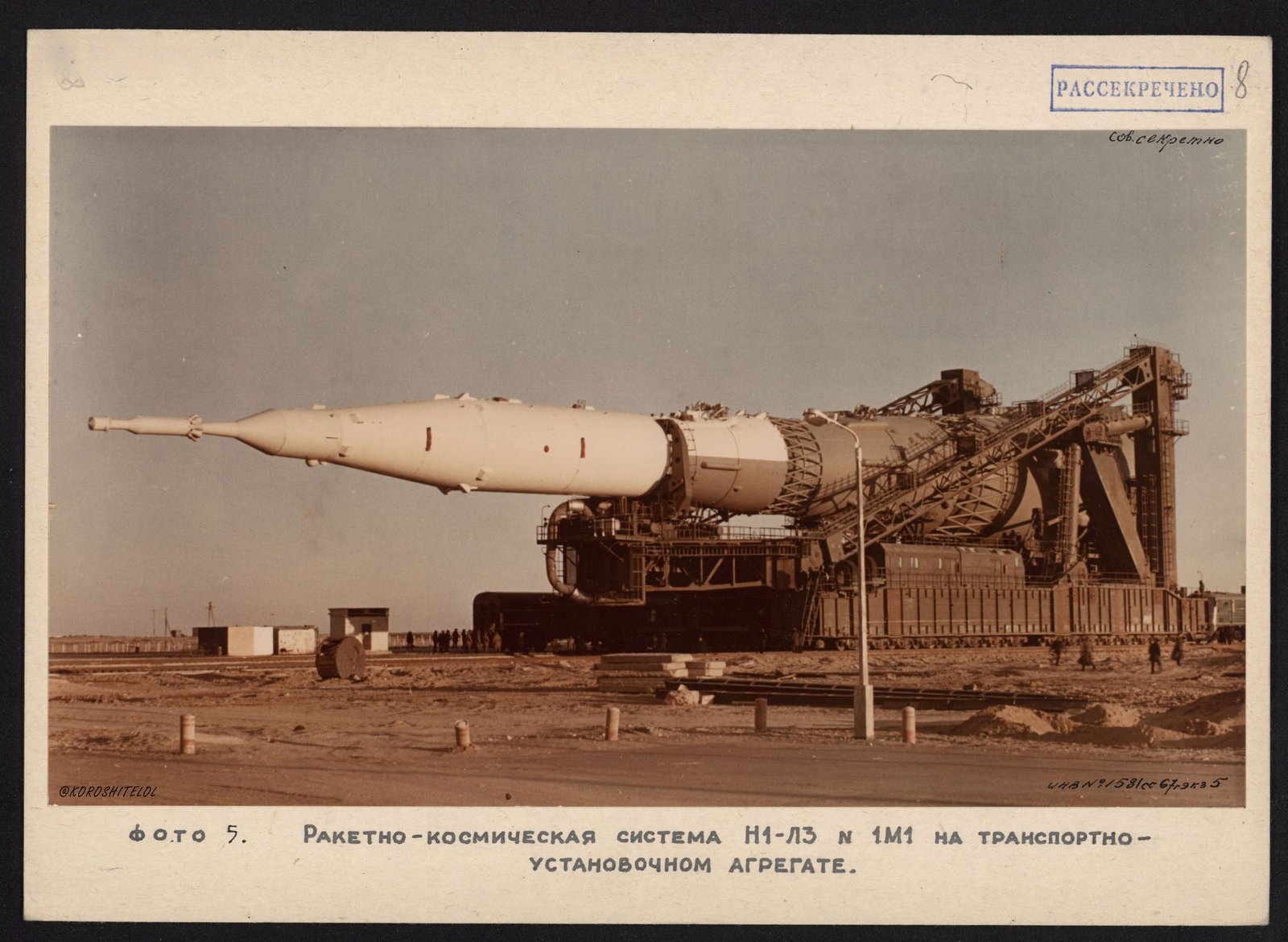

O modelo N1-L3 1M1 a caminho da plataforma de lançamento utilizando o sistema de transporte e elevação.

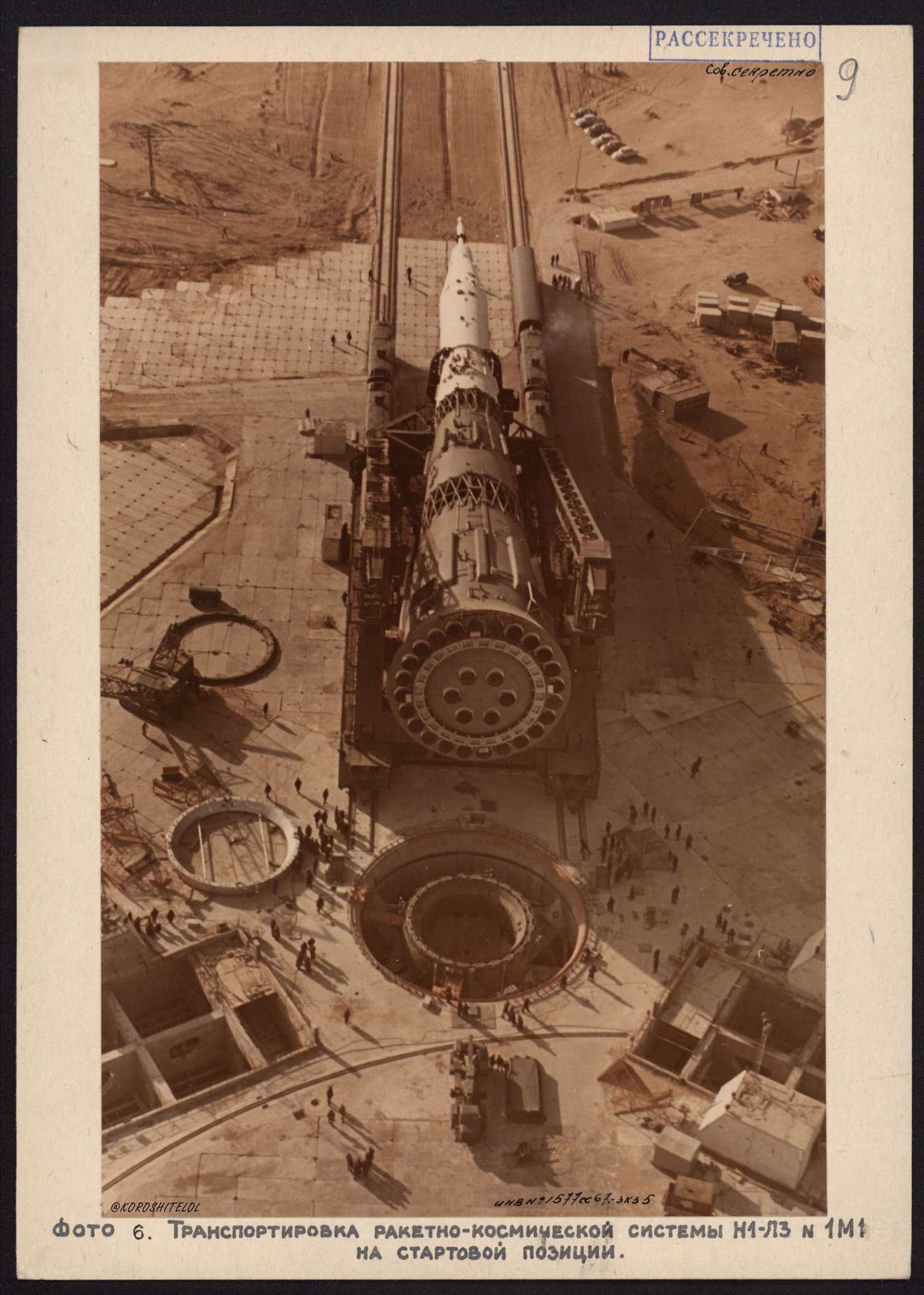

Transporte do modelo N1-L3 1M1 para a plataforma de lançamento.

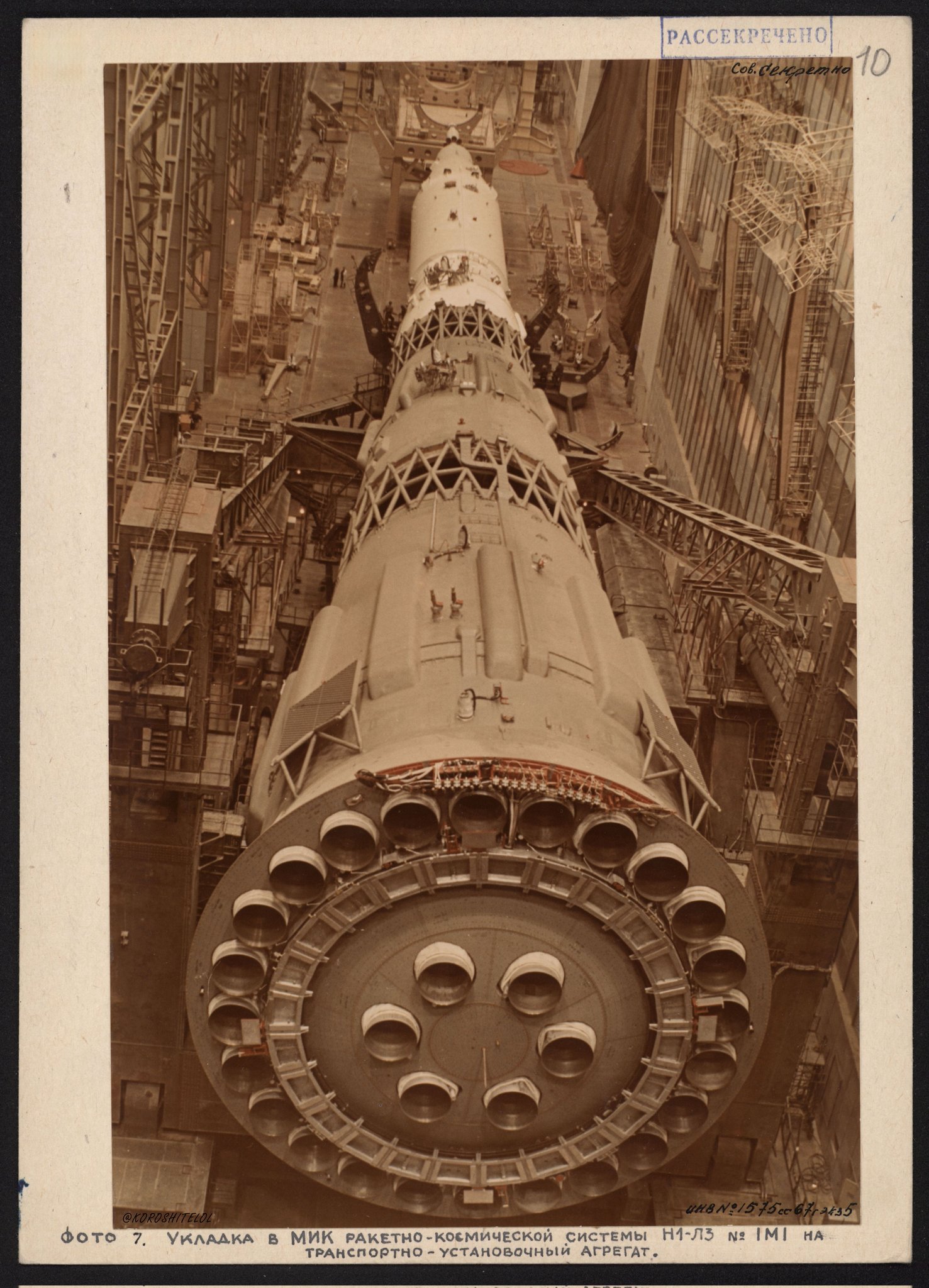

Colocação do modelo N1-L3 1M1 no sistema de transporte e elevação no interior do edifício de integração e montagem.

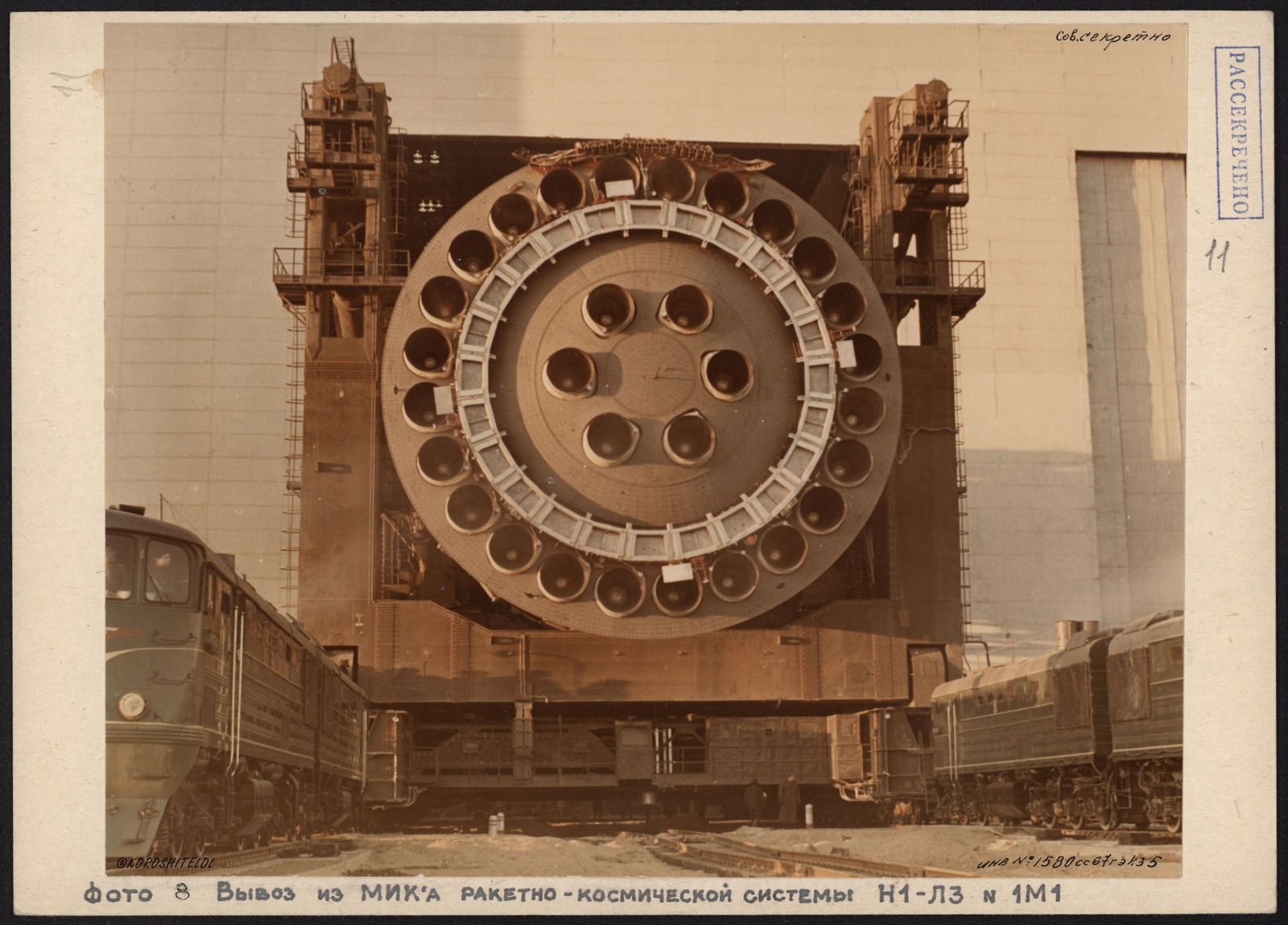

O modelo N1-L3 1M1 deixa o edifício de integração e montagem a caminho da plataforma de lançamento.

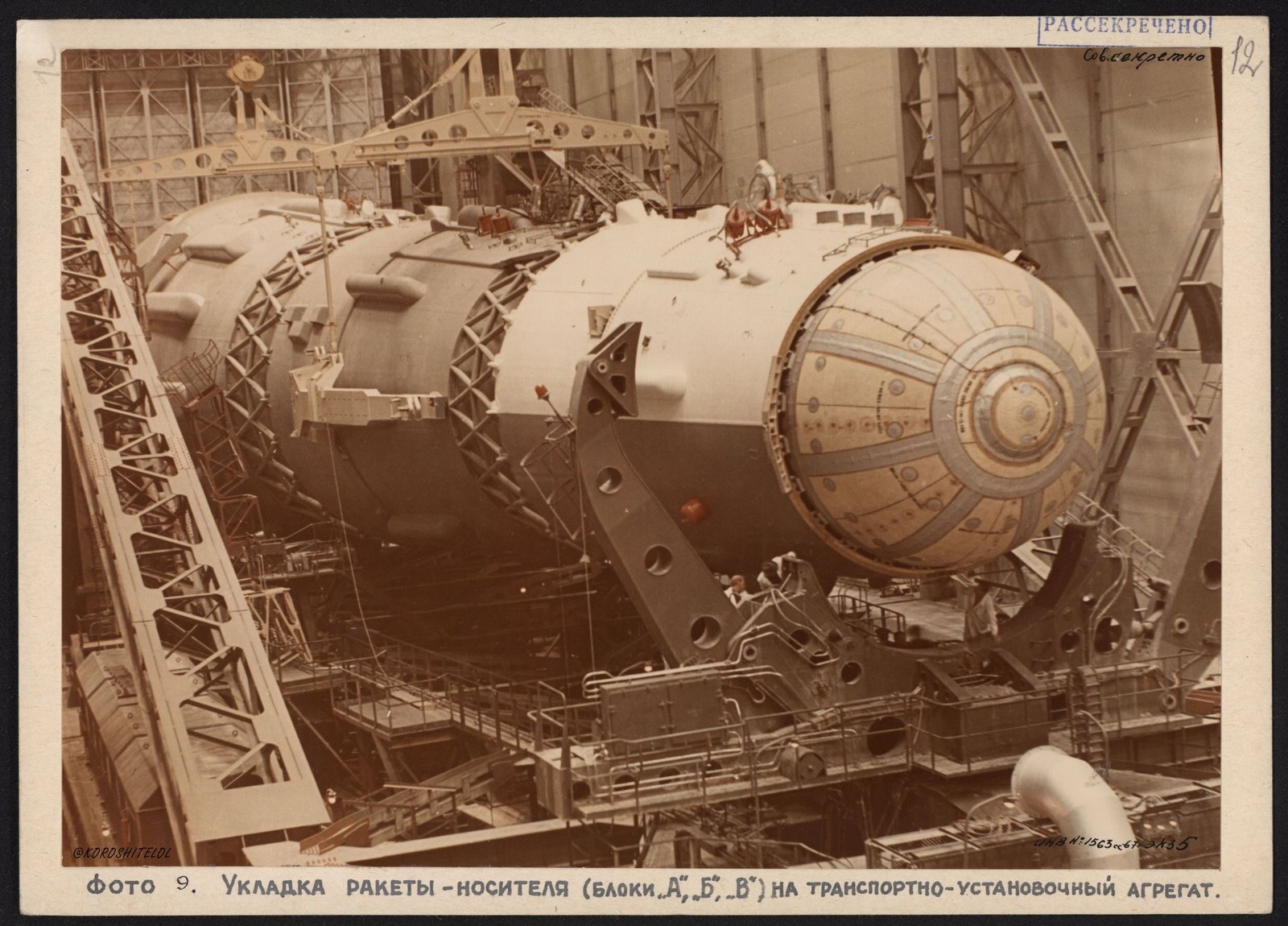

Os estágios Blok A, B e V do modelo N1-L3 1M1 são colocados no sistema de transporte e elevação no inteior do edifício de integração e montagem no Cosmódromo de Baikonur.

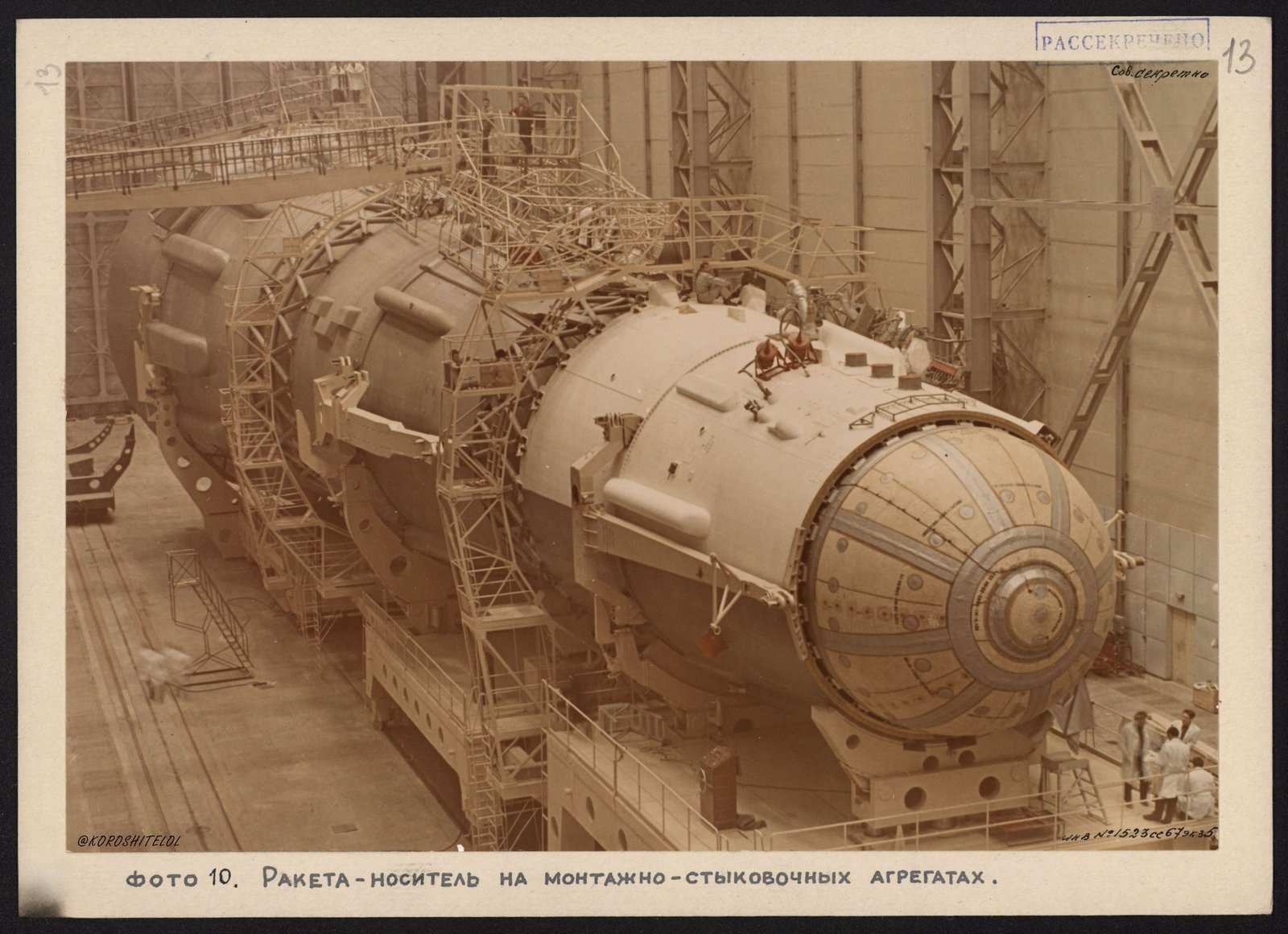

Os estágios Blok A, B e V do modelo N1-L3 1M1 colocados no sistema de transporte e elevação no inteior do edifício de integração e montagem no Cosmódromo de Baikonur.

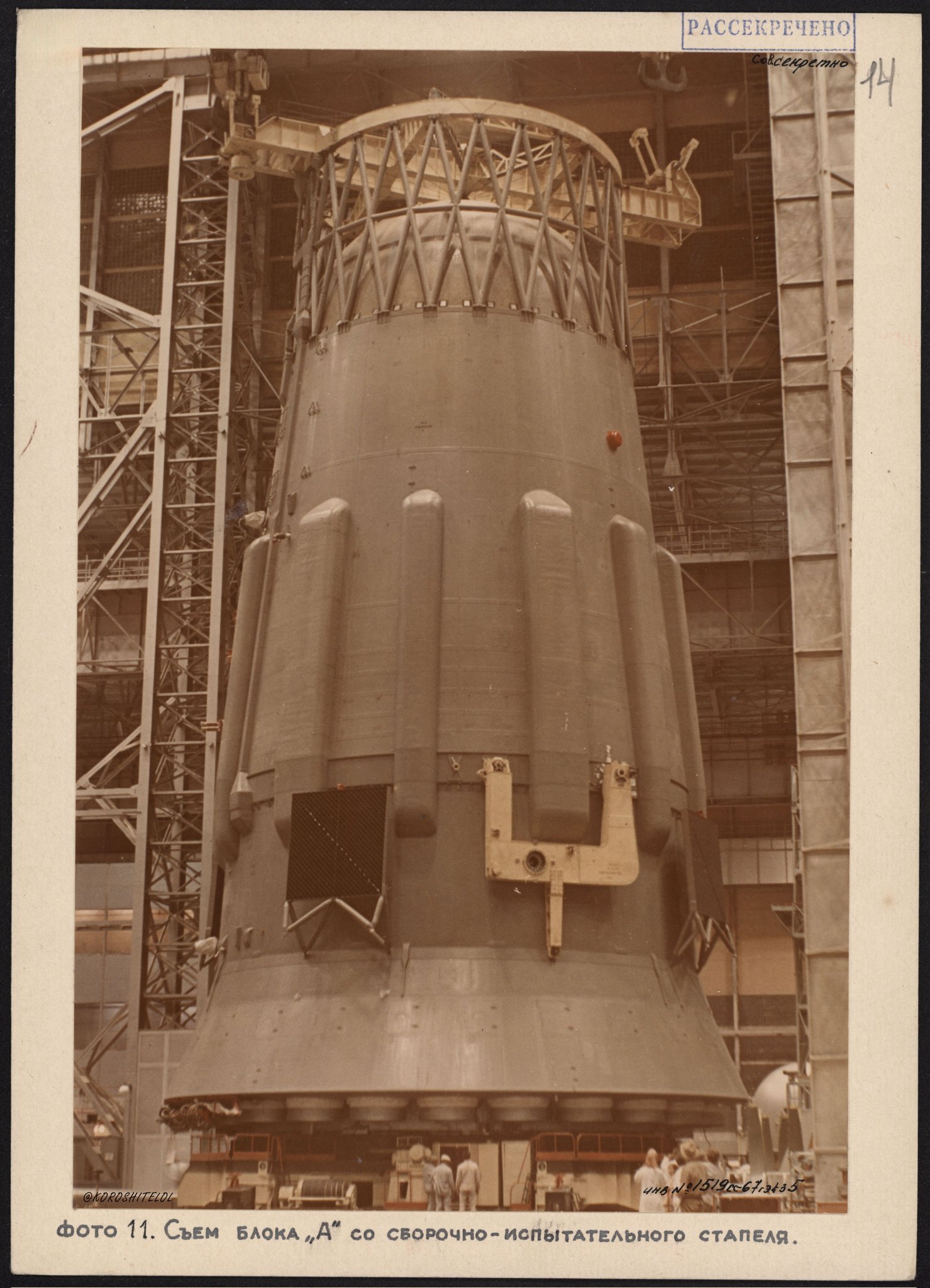

O estágio Blok A do veículo N1-L3 1M1 é removido do gabarito de montagem e teste no Cosmódromo de Baikonur.

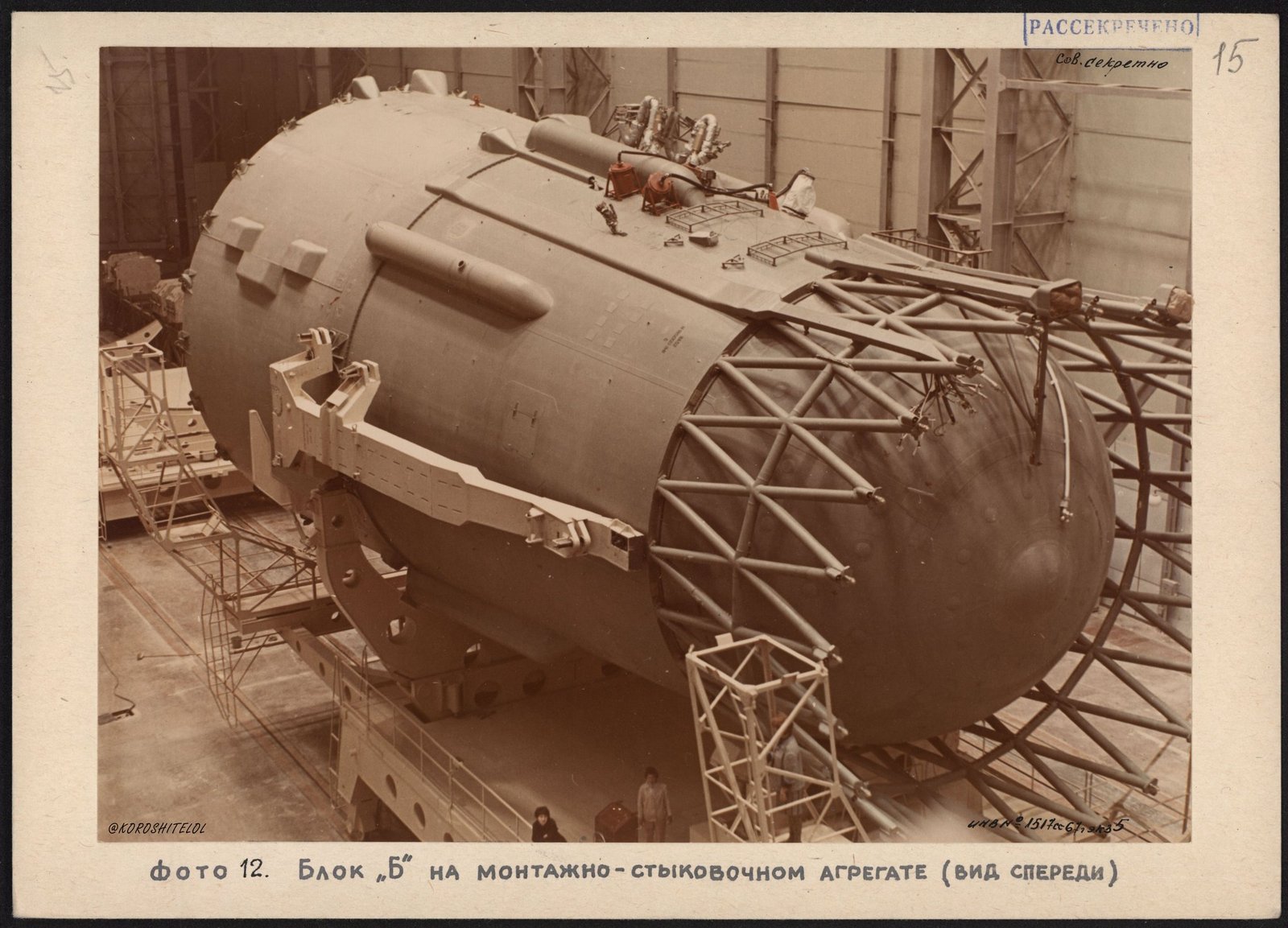

Vista frontal do estágio Blok B no sistema de montagem e acoplamento.

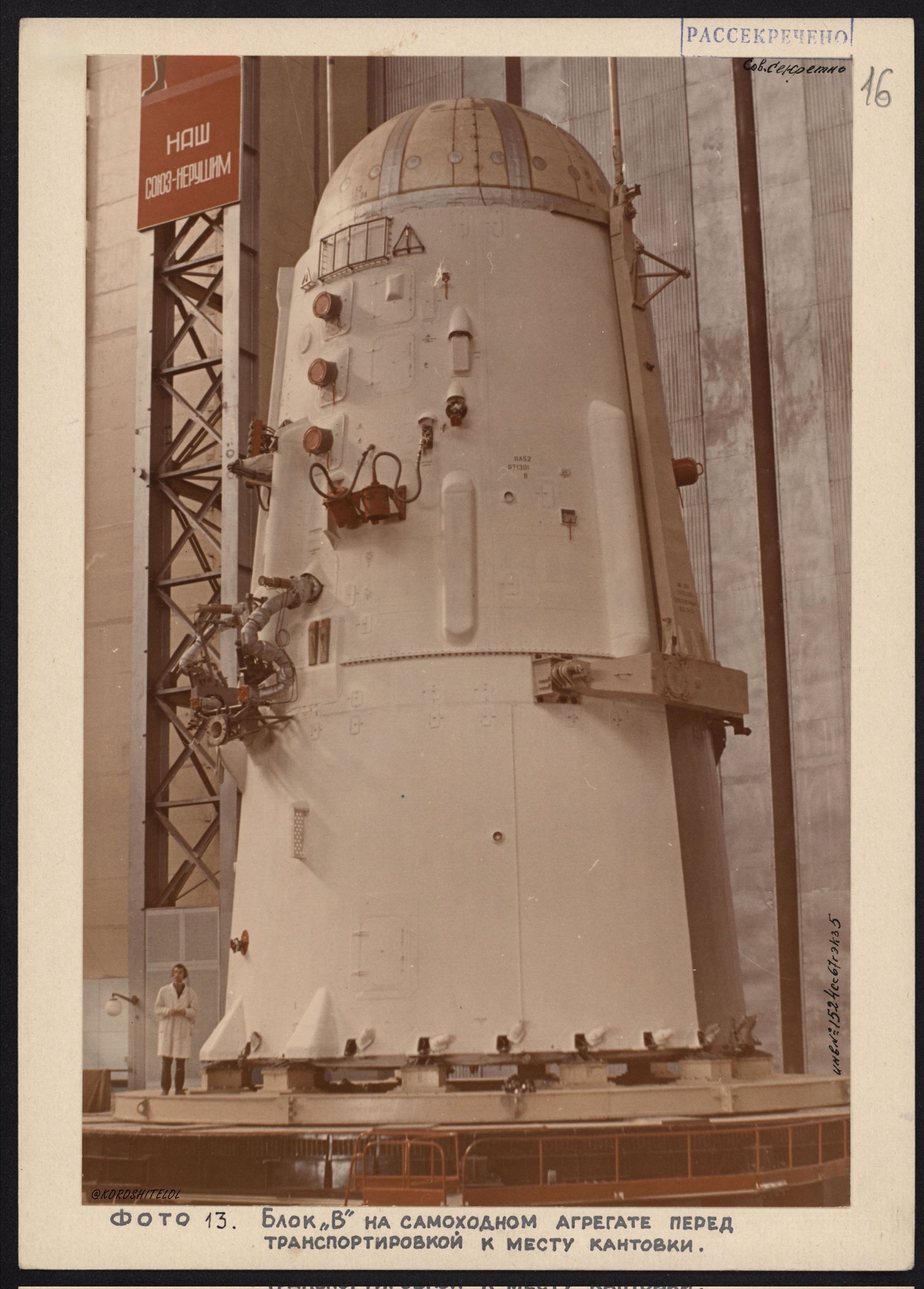

O estágio Bloco V do veículo N1-L3 1M1 na unidade autopropulsada antes do transporte para o local de inclinação.

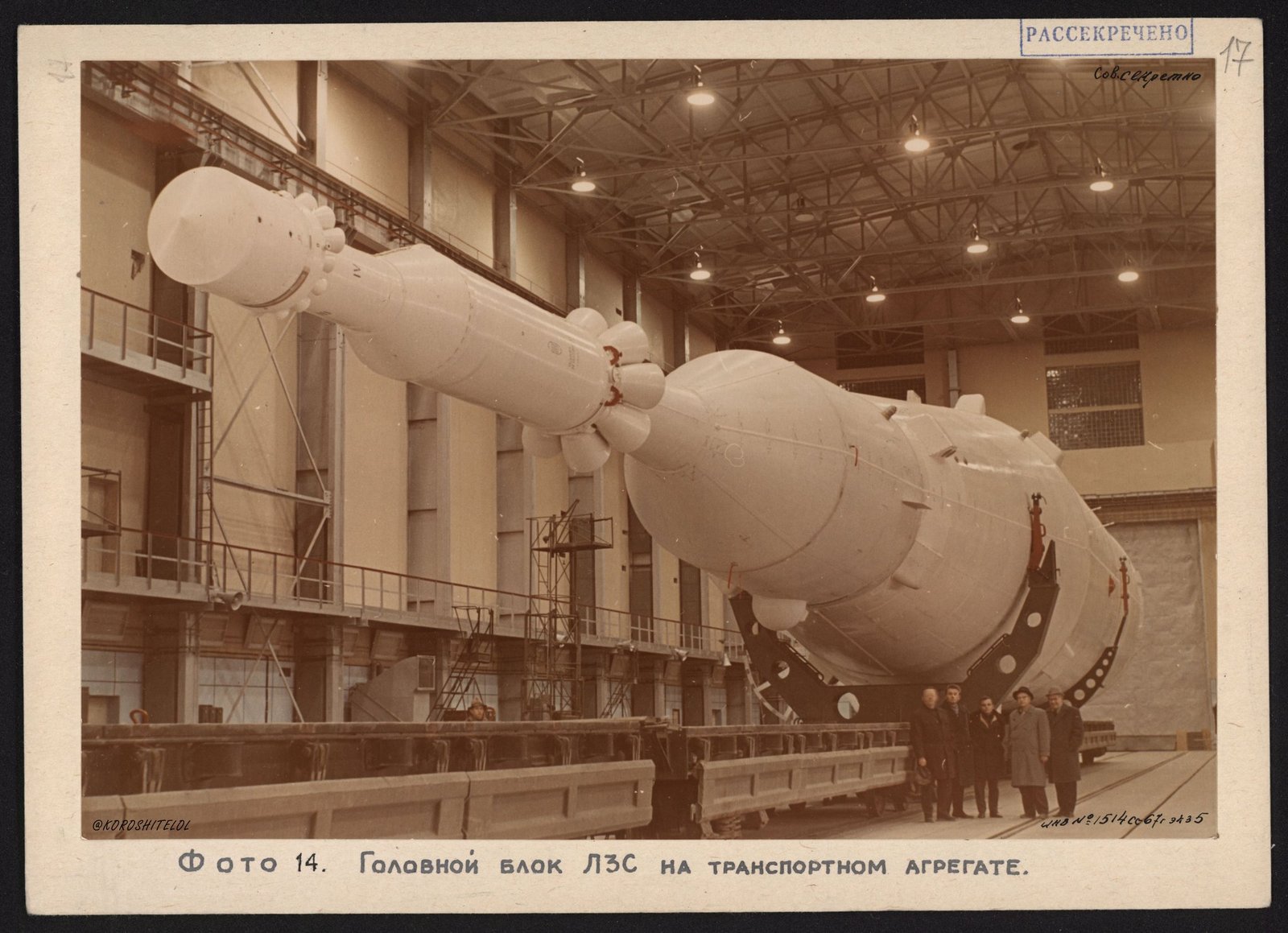

Vista geral da secção frontal do complexo lunar L3S no veículo N1-L3 1M1.

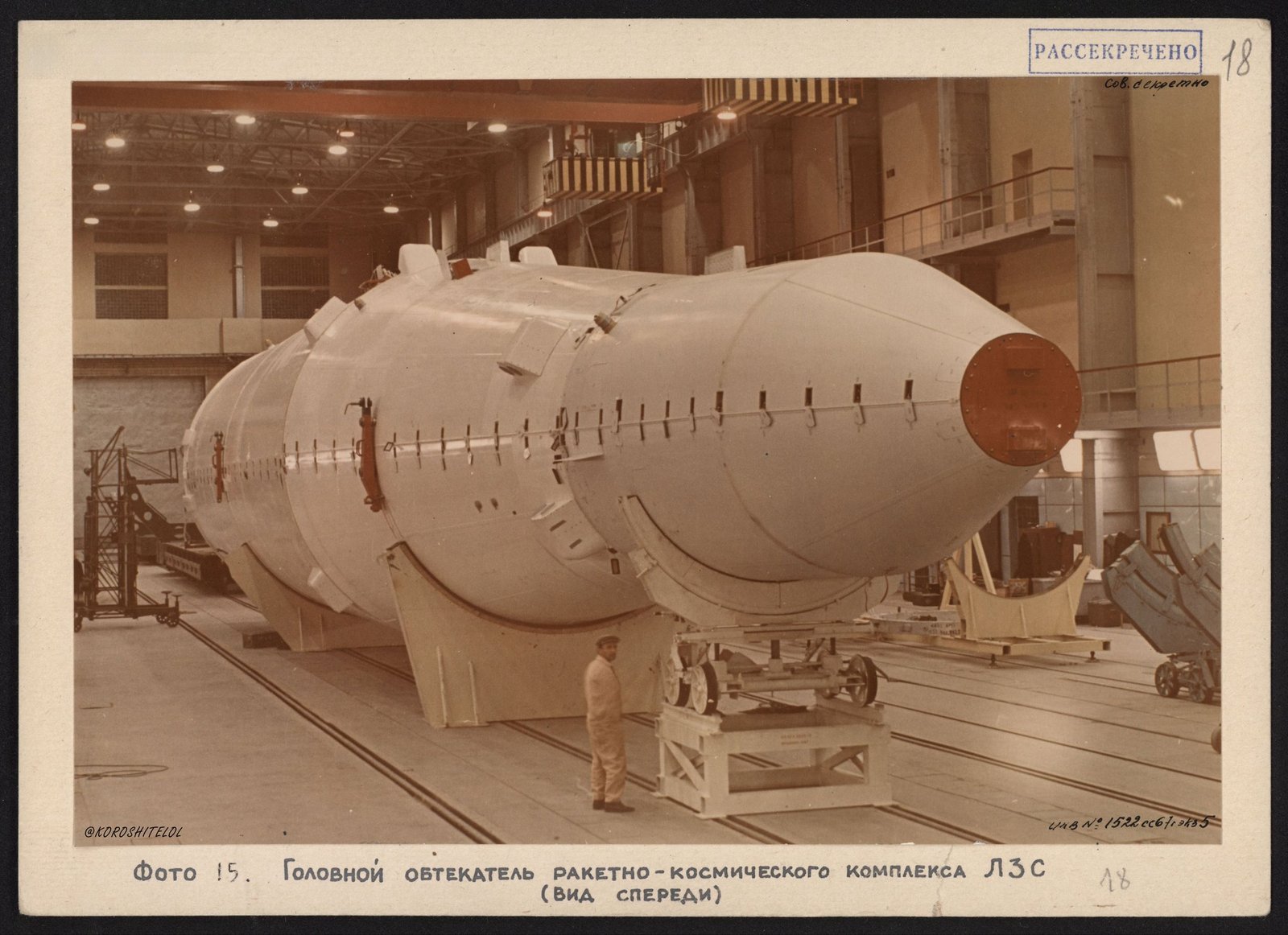

Vista frontal da carenagem de protecção do complexo lunar L3S no veículo N1-L3 1M1 no interior do edifício de integração e montagem no Cosmódromo de Baikonur.
